М-2Б1

Устройство доступа М-2Б1 предназначено для соединения сегментов сетей Ethernet через любую каналообразующую аппаратуру с интерфейсом G.703 2048 кбит/с, а также по физическим линиям связи. Одновременно с передачей данных Ethernet при помощи М-2Б1 можно организовать независимый асинхронный канал передачи данных и до четырех каналов аналоговой телефонии.

Основные особенности:

• модульная конструкция;
• поддержка качества обслуживания (QoS), необходимого для передачи VoIP;
• поддержка VLAN;
• передача по каналу G.703 2048 кбит/с данных Ethernet, RS-232 и до четырех аналоговых телефонных каналов;
• возможность ограничения скорости передачи данных Ethernet в линию связи в пределах 1...9999 кбит/с;
• динамическое распределение полосы пропускания канала G.703 2048 кбит/с между цифровыми интерфейсами и телефонными каналами;
• по каналам ТЧ, организованным с помощью М-2Б1, могут работать аналоговые модемы и факсы;
• режим выделенного канала ТЧ;
• асинхронный порт для передачи данных;
• встроенный BER-тестер;
• гарантия 5 лет.

Схемы применения:

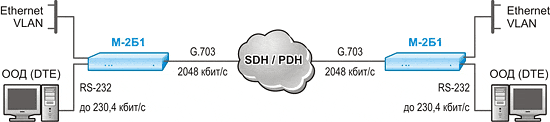

Соединение сегментов сетей Ethernet через каналообразующую аппаратуру с интерфейсом G.703 2048 кбит/с, а также по физическим линиям связи

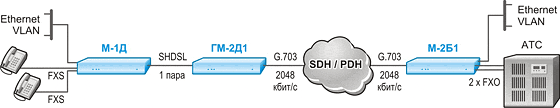

Передача данных Ethernet и каналов ТЧ через сеть SDH/PDH с "удлинением" по одной медной паре

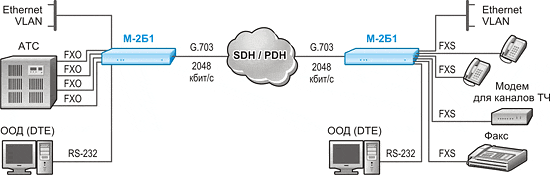

М-2Б1 позволяет организовать в потоке G.703 два или четыре телефонных канала. Порты FXS и FXO могут также работать в режиме выделенного канала ТЧ с двух или четырехпроводным окончанием

Максимальная длина линии связи по каналу G.703, км:

М-2Б1 обеспечивает построение канала связи, прозрачного для любых протоколов (IP, IPX и т.д.).

М-2Б1 отвечает требованиям стандарта IEEE 802.1Q и позволяет использовать технологию виртуальных сетей (VLAN). Встроенный в модем мост обслуживает восемь приоритетных очередей (QoS). Благодаря этому поддерживается работа приложений, чувствительных к скорости доставки Ethernet-кадров. С использованием М-2Б1 можно организовать одновременную работу в сети Ethernet компьютеров и IP-телефонов.

Управление М-2Б1, контроль его параметров осуществляется через порт Ethernet при помощи Telnet или через терминальный порт RS-232. Этот же порт RS-232 может работать в режиме передачи данных со скоростью до 230,4 кбит/с.

М-2Б1 позволяет организовать в потоке G.703 два или четыре телефонных канала. Для этого необходимо установить в модем модули с портами FXS и FXO.

По телефонным каналам могут работать факсимильные аппараты и модемы для каналов ТЧ (обычные телефонные модемы).

Порты FXS и FXO могут работать в режиме выделенного канала ТЧ с двух или четырехпроводным окончанием.

Для телефонии используется динамическое выделение полосы канала G.703, т.е. при отсутствии телефонных разговоров вся полоса выделяется порту Ethernet.

Дополнительные модули:

• M-1-2xFXO — два порта для подключения аналоговой АТС;
• M-1-2xFXS — два порта для подключения телефонных аппаратов;
• M-1-4xFXO — четыре порта для подключения аналоговой АТС;
• M-1-4xFXS — четыре порта для подключения телефонных аппаратов.

Порт G.703:

• интерфейс: G.703 2048 кбит/с, ГОСТ 27767-88;
• цикловая структура: отсутствует;
• линейное кодирование: HDB3;
• чувствительность приемника: –43 дБ;
• синхронизация от внутреннего генератора или от принимаемого сигнала.

Порт Ethernet (мост/управление):

• интерфейс: 10Base-T;
• возможность ограничения скорости передачи данных в линию связи в пределах 1...9999 кбит/с;
• поддержка VLAN;
• прозрачность для любых протоколов;
• качество обслуживания (QoS):
• классификация кадров по значениям полей VLAN ID, VLAN CoS, IP TOS, IP адресам;
• очереди с 8 уровнями приоритетов.
• трансляция сигнала целостности Ethernet-соединения на удаленную сторону.

Порты FXS и FXO (на дополнительных модулях):

• количество портов: 2 или 4;
• способ набора номера: импульсный и тональный;
• длина абонентского шлейфа: свыше 3 км по ТПП-0,5;
• поддержка работы факсов и модемов для каналов ТЧ;
• поддержка режима двух или четырёхпроводного выделенного канала ТЧ;
• поддержка режима FXS-FXS;
• настраиваемая длительность сигнала Flash.

Порт RS-232 (управление/данные):

• порт используется для управления устройством доступа с персонального компьютера и для передачи данных;
• режим работы: асинхронный, DCE;
• скорость передачи данных: до 230.4 кбит/с;
• управление потоком данных: программное и аппаратное.

Управление и контроль работы:

• через порт Ethernet при помощи протокола Telnet;
• с внешнего терминала (например, ПК) через асинхронный порт RS-232;
• с удаленного М-2Б1;
• возможность обновления встроенного ПО;
• встроенный BER-тестер;
• возможность включения локальных и удаленных шлейфов;
• светодиодная аварийная индикация.

Питание:

• от сетевого адаптера ~220/~9 В;
• от сети переменного тока напряжением 187...242 В, 50 Гц;
• от сети постоянного тока напряжением –19...–72 В.

Конструктивное исполнение:

• пластмассовый корпус 226x166x45 мм;
• металлический корпус высотой 1U для монтажа в стойку 19”;
• без корпуса, для монтажа в конструктив Р-12;
• без корпуса, для монтажа в конструктив Р-510.
