ГМ-2

Гибкий мультиплексор ГМ-2 предназначен для организации связи между локальными сетями, компьютерами, маршрутизаторами через любую каналообразующую аппаратуру с интерфейсами Е1 (с фреймингом или без фрейминга), а также по физическим и оптическим линиям связи.

Основные преимущества:

• модульная конструкция;
• поддержка линейного кода AMI в интерфейсах Е1;
• порт SHDSL (до 2688 кбит/с);
• оптический порт;
• режим передачи Е1 через V.35;
• универсальный цифровой порт УПИ-2: V.35, RS-530, V.36, RS449, X.21, RS-232 (V.24), V.10, V.11;
• асинхронный режим для двух цифровых портов;
• журнал производительности и статистики работы;
• часы реального времени;
• встроенные BER-тестеры;
• возможность независимого тестирования каналов передачи данных;
• гарантия 5 лет.

Схемы применения:

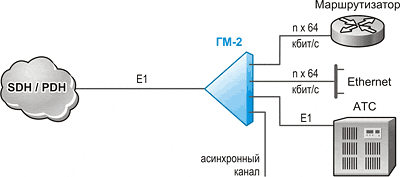

В режиме вставки/извлечения ГМ-2 позволяет передавать пользовательские данные в потоке Е1, SHDSL или по оптическому каналу

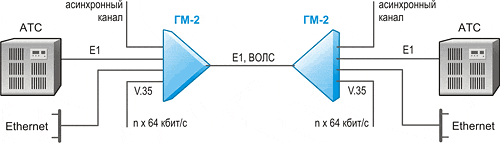

Соединение АТС и локальной сети Ethernet по каналам Е1 и SHDSL

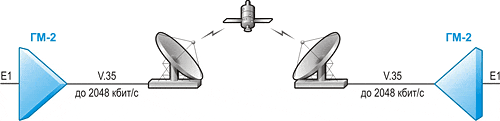

Передача потока Е1 через аппаратуру с интерфейсом V.35

Максимальная длина линии, км, в зависимости от типа кабеля и скорости:

Мультиплексор ГМ-2 оснащается портом Е1, портом УПИ-2 и асинхронным портом RS-232, который может быть использован как для управления мультиплексором, так и для передачи данных.

ГМ-2 имеет два посадочных места для дополнительных модулей. На одно из них может быть установлен модуль второго порта Е1, модуль SHDSL или оптического порта. На второе посадочное место может быть установлен любой из следующих модулей: модуль с портом Ethernet 10Base-T, модуль с двумя портами Ethernet 10Base-T, модуль с портом Ethernet 10Base-T/100Base-TX или модуль с дополнительным синхронным портом УПИ-2. Наличие в мультиплексоре определенных опциональных функций зависит от модификации базовой платы и типов установленных на ней модулей.

Мультиплексор ГМ-2 обеспечивает коммутацию данных, принадлежащих канальным интервалам (таймслотам), между портами Е1, а также размещение данных от цифровых интерфейсов в потоке Е1 и расщепление потока Е1 на несколько потоков данных.

Через канал порта SHDSL или оптического порта мультиплексор ГМ-2 может одновременно передавать данные порта Е1 (весь поток или определенные пользователем таймслоты), одного или двух портов УПИ-2 (n x 64 кбит/с) и данные одного или двух портов Ethernet. Суммарная скорость передачи данных по каналу SHDSL может достигать 2688 кбит/с.

ГМ-2 позволяет передавать структурированный поток Е1 через интерфейс V.35. Эта функция полезна при построении сетей передачи данных с использованием аналоговых систем (К-60, К-300) или спутниковых систем .

Дополнительные модули:

• ГМ-2-МР — модуль с портом Е1;
• ГМ-2-SHDSL — модуль с портом SHDSL;
• ГМ-2-FOM — модуль с оптическим портом;
• ГМ-2-МБЕ — модуль с одним портом Ethernet 10Base-T;
• ГМ-2-МБЕ2 — модуль с двумя портами Ethernet 10Base-T;
• ГМ-2-МБЕ100 — модуль с портом Ethernet 10Base-T/100Base-TX;
• ГМ-2-УПИ — модуль с портом УПИ-2.

Порты Е1:

• интерфейс: G.703 2048 кбит/с, ГОСТ 27767-88;
• цикловая структура: отсутствует/G.704;
• линейное кодирование: HDB3/AMI;
• чувствительность приемника: –43 дБ;
• синхронизация от внутреннего генератора, от внешнего DTE/DCE, от принимаемого сигнала, от центрального генератора.

Порт SHDSL (на дополнительном модуле):

• физическая линия: одна ненагруженная витая пара;
• параметры линейного интерфейса удовлетворяют рекомендациям:
• ITU G.SHDSL (ITU-T G.991.2, G.994.1);
• ETSI SDSL (ETSI TS 101 524);
• линейное кодирование: TC-PAM8, TC-PAM16 и ТС-РАМ32;
• режим работы: плезиохронный;
• скорость передачи данных: до 2688 кбит/с.

Порты УПИ-2:

• последовательный универсальный порт: RS-232 (V.24/V.28), V.35, V.36, RS-449, RS-530, X.21, V.10, V.11;
• выбор интерфейса осуществляется подключением соответствующего кабеля;
• режим работы: синхронный или асинхронный, DCE;
• скорость передачи данных в синхронном режиме: n x 64 кбит/с, до 2688 кбит/с;
• скорость передачи данных в асинхронном режиме: до 57,6 кбит/с.

Оптический порт (на дополнительном модуле):

• скорость передачи: 2048 кбит/с;
• фрейминг: CCITT G.704;
• тип оптического кабеля: SM;
• количество оптических волокон: 1, 2 (в зависимости от модификации);
• максимальная дальность передачи: до 120 км.

Порты Ethernet 10Base-T (на дополнительном модуле):

• режимы работы: полудуплексный или дуплексный;
• мост прозрачен для любых протоколов.

Порт Ethernet 10Base-T/100Base-TX (на дополнительном модуле):

• режимы работы: полудуплексный или дуплексный;
• поддержка VLAN;
• мост прозрачен для любых протоколов.

Порт RS-232 (управление/данные):

• порт используется для управления мультиплексором с персонального компьютера и для передачи данных;
• режим работы: асинхронный, DCE;
• скорость передачи данных: до 230.4 кбит/с;
• управление потоком данных: программное и аппаратное.

Управление и контроль работы:

• с внешнего терминала (например, ПК) через асинхронный порт RS-232, имеется возможность сохранения настроек во внешнем файле;
• с передней панели при помощи ЖКИ и клавиатуры (опционально);
• с удаленного мультиплексора ГМ-2 по каналу Е1;
• с удаленного устройства по каналу SHDSL в соответствии с рек. G.994.1;
• возможность обновления встроенного ПО;
• встроенный BER-тестер;
• возможность включения локальных и удаленных шлейфов;
• светодиодная аварийная сигнализация;
• вывод аварийной сигнализации на «сухие контакты».

Питание:

• от сети переменного тока напряжением 187...242 В, 50 Гц;
• от сети постоянного тока напряжением –19...–72 В или от сетевого адаптера ~220/~24 В.

Конструктивное исполнение:

• пластмассовый корпус 224x200x73 мм;
• металлический корпус высотой 2U для монтажа в стойку 19”.
