Corecess S5

Corecess S5 - это гибкая IP-платформа нового поколения, легко и просто интегрируемая с обычными сетями передачи данных и гтовая к дальнейшему увеличению производительности магистралей. Они интегрирует в себе оптические и медные интерфейсы для предоставления услуг широкополосного доступа, имеет достаточную гибкость, функциональность и расширяемость для интеграции во все существующие сети провайдеров.

Платформа поддерживает все требования по качеству обслуживания и обеспечению необходимой полосы пропускания. Она позволяет создать экономически выгодное решение и заменить одним устройством несколько DSLAMов, VoIP-шлюзов, агрегирующих коммутаторов Ethernet, PON OLT и узловых маршрутизаторов. Кроме того, платформа S5 имеет прогрессивный механизм передачи пакетов и их обработки, включая необходимые функции для интеграции в сеть IP/MPLS оператора связи.

Платформа S5 разработана для применения на центральном узле, но некоторые компоненты могут работать и в более суровых условиях на выносных площадках.

Решение для оптического доступа

Подключаясь к магистрали через высокоскоростное оптическое соединение, платформа S5 обеспечивает доступ пользователям по DSL или FTTH линиям. Она поддерживает оптические Ethernet и PON интерфейсы для "второй" мили доступа в сочетании с обычными недорогими медными интерфейсами для доступа на "первой" миле.

Миграции сервисов широкополосного доступа

Платформа S5 поддерживает все ранее выпускавшиеся стандарты DSL наряду со всеми новейшими и будущими. Она обеспечивает возможность перехода с ADSL на VDSL2 в сочетании с передовой технологией FTTH. Для внедрения любых новых технологий на базе платформы S5 достаточно установить дополнительные платы расширения и обновить операционную систему.

Высокая плотность портов

Платформа S5 обеспечивает высокую плотность портов на один линейный модуль и способна выделить каждому порту скорость от нескольких килобит до 1 Гбит.

Платформа S5 поставляется в трех исполнениях: S518 - 18 слотов высотой 12RU, S510 - 10 слотов высотой 6RU и S505 - 5 слотов высотой 3RU. Имея пропускную способность шины 64 Гбит, платформа S5 может выделить каждому слоту 8 Гбит в полнодуплексном режиме. Три S518 шасси могут быть установлены в стандартную 7-футовую стойку, что дает более 2300 медных портов любого типа xDSL (ADSL2+, SHDSL или VDSL2). При типовом использовании одно шасси S518 может агрегировать до 768 DSL линий или до 768 VoIP линий или до 64 GEPON линий с аплинком на 4 порта 1Гбит или 2 порта 10 Гбит Ethernet.

Расширяемость и готовность к апгрейду

Платформа S5 расширяется от "легкой" S505 до "тяжелой" S518. За счет агрегирования с другими продуктами Corecess можно получить масштабируемое решение вплоть до нескольких тысяч портов в одной стойке.

Такая способность к расширению позволяет улучшать сервисы без значительных капиталовложений и трудностей настройки. расширению поддается как функциональность, так и емкость. Емкость наращивается заменой модуля управления с более высокой производительностью. При этом не требуется замены всего шасси. Обновление программного обеспечения модуля управления приведет к улучшению функциональности без перебоев в оказании услуг.

Мультисервисная платформа

Платформа S5 предлагает на выбор несколько различных интерфейсов: ADSL2+, SHDSL и VDSL2, VoIP, Gigabit Ethernet и GEPON. Концепция универсальности слотов позволяет устанавливать любую плату расширения в любой слот, что обеспечивает простую миграцию с медных сервисов к оптическим сетям FTTH.

Мультисервисный узел не стоит рассматривать как набор отдельных компонентов. Это интегрированная платформа для оказания всех возможных широкополосных услуг. Модульная архитектура позволяет комбинировать различные интерфейсы. Устройство в целом может работать на любом уровне модели OSI - от Layer 2 до MPLS маршрутизатора.

Сетевая гибкость

Платформа S5 предлагает несколько уровней интеграции: от нескольких десятков до тысяч портов в одном логическом устройстве. Это возможно за счет интеграции нескольких устройств R1 или R5 на удаленной территории. Платформа S5 также позволяет гибко выбирать интерфейс Uplink для соединения с магистралью - это будет или 4 порта 1 Гбит или 2 порта 10 Гбит с поддержкой маршрутизации и Spanning Tree.

Ключевые характеристики

• Пропускная способность шины 64 Гбит и 8 Гбит на слот.
• Неблокирующая архитектура.
• Поддерживаются различные интерфейсы:
  • Медные: ADSL2+, SHDSL, VDSL2 и Ethernet.
  • Оптические: Ethernet и PON.
  • VoIP шлюз.
• Готовность к расширению сервисов.
  • Масштабируемая платформа с различной плотностью слотов и портов.
  • Поддержка "горячей" замены любых модулей.
  • Uplink до 10 Гбит
• Полное решение Corecess для доступа.
• Простое внедрение, гибкость в использовании:
• Технологии: кольцо, звезда или шина.
• Полный доступ спереди.
• Конфигурация хранится в энергонезависимой памяти.
• Стандартный форм-фактор.
• Обработка пакетов для предоставления услуг Triple Play:
  • Поддержка QoS через классификацию пакетов, создание очередей, контроль ошибок, шейпинг траффика и создание политик.
  • Поддержка широковещания IGMP и маршрутизация широковещательного траффика.
  • IP маршрутизация и терминирование VLAN.
  • Листы доступа на базе фильтров.
  • DHCP сервер и релай.
  • Агрегирование линий и поддержка отказоустойчивости.
• Функции управления:
  • Фирменная система ViewlinX EMS
  • Управление локально и удаленно.
  • Удаленный контроль и обновление операционной системы.
  • Несколько уровней безопасности и аутентификации администратора.

Компоненты платформы S5

Платформа S5 состоит из трех компонентов: шасси, модуль управления (SCM) и линейные карты (LIM). Шасси включает в себя системную плату, вентиляторы и блоки питания. SCM состоит из процессора обработки пакетов и системы управления. LIM обеспечивают пользовательские интерфейсы. Платформа S5 имеет несколько различных типов линейных модулей. Они различаются по типу портов, их количеству и функциональности.

Сетевой Uplink интерфейс платформы S5

Интерфейс платформы S5 для соединения с магистралью находится на плате управления SCM. Типы интерфейсов, количество портов и их функциональность зависят от применяемого модуля управления. Для некоторых приложений можно использовать дополнительные интерфейсы на линейных картах. Для такого применения платформа S5 имеет слот двойной емкости (DCS) с двойной емкостью шины для обеспечения функций Uplink и резервирования. По умолчанию слоты DCS функционируют как обычные слоты для линейных модулей: для применения их в качестве DCS требуется специальная конфигурация всей системы.

Условия окружающей среды

• Рабочая температура: от 0 до 50 град.С
• Рабочая влажность: 10~95%, без конденсата

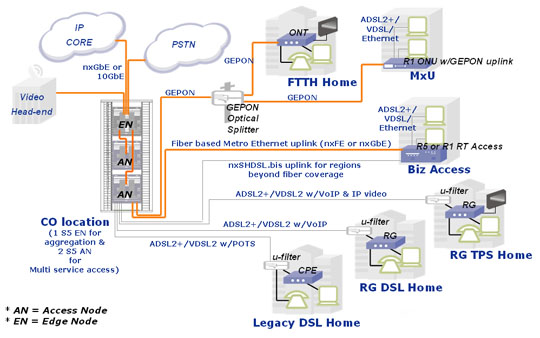

S5 используется в качестве узловой точки и агрегирующего коммутатора
в точке присутствия провайдера в сочетании с R1 или R5 на удаленной стороне

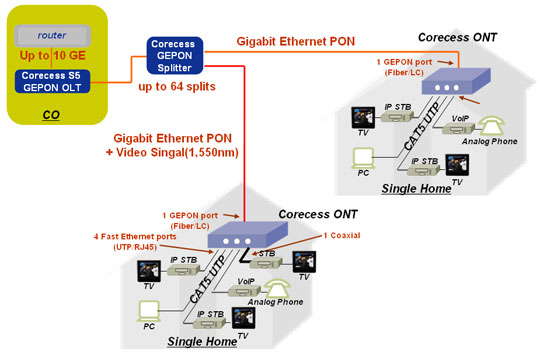

Решение "Оптика в Дом" (FTTH) (для отдельного коттеджа)
Платформа S5 выполняет функции EPON OLT в этом применении и соединяется с серией
Corecess 3800, разработанной для применения в доме в качестве ONT. Также показана
возможность передачи кабельного телевидения по оптическому каналу.

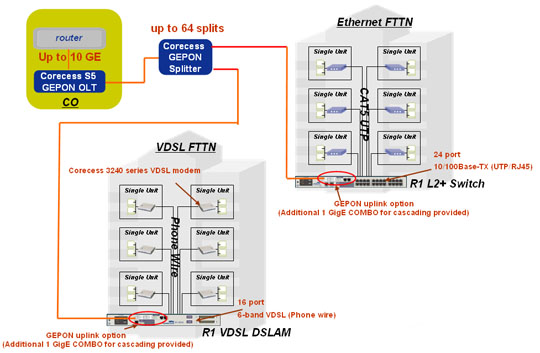

Решение "Оптика в дом" (FTTB) с использованием R1 VDSL и
Ethernet-коммутатора внутри здания
