RAD ACE-3100, ACE-3200

Мультисервисные шлюзы для агрегации сотового трафика операторского класса АСЕ-3100 и АСЕ-3200 специально разработаны с учетом перспективы быстрого роста трафика, связанного с широким распространением широкополосных мобильных услуг. Устройства упрощают предоставление и управление услугами благодаря передаче трафика GSM, UMTS и HSPA по тем же самым транспортным сетям, эти агрегаторы работают с устройствами АСЕ-340х, АСЕ-3600 и АСЕ-3800 в узлах сотовой связи и позволяют сократить капиталовложения и ускорить внедрение услуг благодаря возможности доступа из сушествующей инфраструктуры SDH/SONET к высокоскоростным и экономичным сетям пакетной коммутации.

Устройства АСЕ-3100 и АСЕ-3200 поддерживают гибкое назначение портов и позволяют собрать трафик интерфейсов Fractional E1/T1 UNI, нескольких каналов ATM с инверсным мультиплексированием (IMA), или эмулируемых каналов TDM E1/T1 (CES) в одно высокоскоростное соединение STM-1/ОС-Зс UNI, IMA или Fast Ethernet. Кроме того, АСЕ-3200 улучшает производительность сетей 2G, осуществляя оптимизацию Abis GSM.

Основные особенности

• Поддержка передачи трафика ATM, TDM или Ethernet по сетям пакетной передачи
• Любая услуга на любом порту
• Высокоточное восстановление синхронизации согласно основным отраслевым стандартам
• Коммутация ATM и управление трафиком
• Псевдопроводная инкапсуляция согласно различным стандартам по сетям Ethernet, IP и MPLS
• Оптимизация интерфейса GSM Abis
• Совместимость с базовыми станциями большинства производителей

Устройство ACE-3100

• 4 порта ATM UNI/IMA/CES, E1/T1/J1
• 2 порта ATM STM-1/OС-3с
• 1 магистральный порт Fast Ethernet

Устройство ACE-3200

• 8 или 16 портов ATM UNI/IMA/CES, E1/T1/J1
• 2 порта ATM STM-1/OС-3с
• 1 магистральный порт Fast Ethernet
• Возможность резервирования источника питания

Развитые функции псевдопроводной передачи, QoS и ОАМ

Развитые возможности АСЕ-3100 и АСЕ-3200 в части формирования и планирования трафика ATM позволяют операторам планировать суммарную нагрузку сети выше номинальной пропускной способности (overbooking), чтобы оптимизировать использование сети, сохранить имеющиеся сетевые ресурсы и уменьшить число выделенных каналов связи, необходимых для обеспечения работы сети.

Устройства также позволяют собрать трафик разных поколений поверх IP RAN с помощью интерфейсов UNI или IMA, или эмулируемых псевдо проводных каналов CES/SAToP, а также мостовых подключений Ethernet к ATM согласно RFC 2684. Устройства поддерживают различные варианты QoS для доставки трафика ATM и TDM по сетям второго и третьего уровней, включая приоритизацию ВЛВС (802.1 р), ЕХР или ToS/ DSCP Современные средства мониторинга и диагностики включают псевдопроводные VCCV-BFD и ОАМ ATM согласно ITU-I.610. Кроме того, устройства поддерживают псевдопроводную передачу Ethernet пo MPLS согласно RFC 4448 и полное резервирование для надежного обеспечения псевдо проводных услуг.

Полный набор вариантов синхронизации

Устройства АСЕ-3200 и АСЕ-3100 осуществляют точную передачу синхроимпульсов по пакетным транспортным сетям и отвечают таким требованиям приложений подключения узлов сотовой сети, как относительная нестабильность частоты, равная 16 миллиардным частям. Синхроимпульсы могут быть получены из каналов TDM или Ethernet с помощью PTPv2 (IEEE 1588v2) или ACR (адаптивное восстановление синхронизации).

SNMP-управление

Устройства АСЕ-3100 и АСЕ-3200 обладают гибкими возможностями управления, включая локальное через ASCII терминал (RS-232). Удаленное управление может осуществляться внутриполосно или внеполосно, через сетевой или пользовательский порт, или выделенный порт управления. Развитые средства FCAPS и диагностики предоставляются операторским приложением управления элементами сети RADview-EMS через пользовательский интерфейс на основе SNMP АСЕ-3100 и АСЕ-3200 поддерживают различные типы доступа для конфигурирования: Telnet, SNMP, веб и TFTR Встроенные средства зашиты включают SSH и SSL, SNMPv3 и RADIUS, а также список контроля доступа к управлению (ACL).

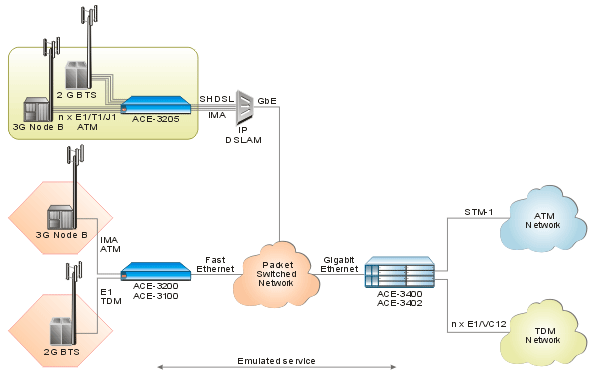

Aгрегация трафика на уровне контроллера

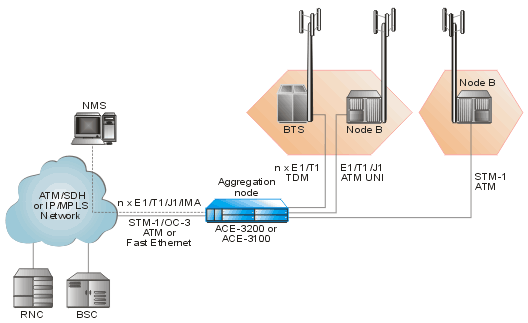

Агрегация беспроводного трафика

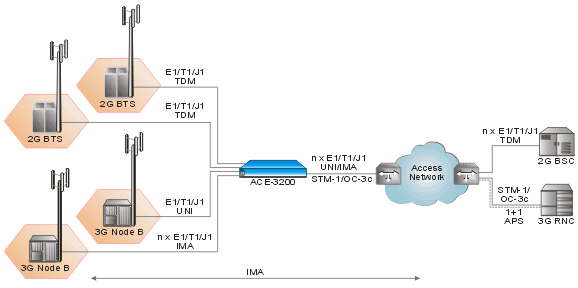

Эмуляция услуг TDM и ATM
