RAD ACE-3220

Мультисервисный шлюз для узла сотовой сети АСЕ-3220 специально разработан с учетом перспективы быстрого роста трафика, связанного с широким распространением широкополосных мобильных услуг. Устройство обеспечивает наиболее эффективное распределение ресурсов опорной сети и передачу трафика GSM, UMTS и нового поколения 3GPP/LTE по той же транспортной сети. Работая с агрегаторами АСЕ-34хх, ACЕ-3600 и АСЕ-3800 в узлах сотовой связи, это устройство способствуют снижению капитальных затрат и ускоренному запуску услуг, позволяя использовать существующую инфраструктуру ATM, SDH/SONET и DSL для доступа к высокопроизводительным и экономичным сетям пакетной коммутации. Кроме того, АСЕ-3220 улучшает производительность сетей 2G, осуществляя оптимизацию интерфейса Abis GSM.

Основные особенности

• Поддержка передачи трафика ATM, TDM или Ethernet по сетям пакетной передачи
• Два модульных сетевых интерфейса с поддержкой DSL и Ethernet
• Псевдопроводная инкапсуляция согласно различным стандартам по сетям Ethernet, IP и MPLS
• Точная передача и восстановление синхроимпульсов согласно основным отраслевым стандартам
• Коммутация ATM и управление трафиком
• Разработано для 3GPP/LTE и WiMAX
• Оптимизация интерфейса GSM Abis
• Совместимость с базовыми станциями большинства производителей
• Может поставляться в термостойком корпусе

Гибкое назначение любых услуг на любом порту

АСЕ-3220 поддерживает различные интерфейсы:

• 8 или 16 портов UNI Е1/T1
• Опциональный порт STM- 1/ОС-Зс
• 4 порта Fast Ethernet

Кроме того, устройство подерживает один или два модульных интерфейса, в том числе:

• 2 порта ADSL2+/VDSL2 (поддержка VDSL2 требует модернизации программного обеспечения)
• 4 порта SHDSL (режимы IMA, Mpair и EFM)
• Один порт Gigabit Ethernet.

Развитые функции псевдопроводной передачи, QoS и ОАМ

Развитые возможности АСЕ-3220 в части формирования и планирования трафика позволяют операторам планировать суммарную нагрузку сети выше номинальной пропускной способности (overbooking), чтобы оптимизировать использование сети, сохранить имеющиеся сетевые ресурсы и уменьшить число выделенных каналов связи, необходимых для обеспечения работы сети.

АСЕ-3220 позволяет конвергировать трафик разных поколений поверх IP RAN с помощью IMA/UNI или стандартной псевдопроводной инкапсуляции трафика CES/SATolP, а также мостового соединения Ethernet и ATM согласно RFC 2684.Эти возможности дополнены различными схемами QoS, включая приоритизацию ВЛВС (802.1р), ЕХР или ToS/DSCP. Современные средства мониторинга и диагностики включают псевдопроводные VCCV-BFD и ОАМ ATM согласно ITU-I.610. Кроме того, устройство поддерживает псевдопро водную передачу Ethernet пo MPLS согласно RFC 4448 и полное резервирование для надежного обеспечения псевдопроводных услуг.

Полный набор вариантов синхронизации

Устройство АСЕ-3220 осуществляет точную передачу синхроимпульсов по пакетным транспортным сетям и отвечает таким требованиям приложений подключения узлов сотовой сети, как относительная нестабильность частоты, равная 16 миллиардным частям, и улучшенные возможности синхронизации.

Синхроимпульсы могут быть восстановлены из линий TDM или из линий DSL и Gigabit Ethernet с помощью FTPv2 (IEEE 1588v2), G.8262 Synchronous Ethernet, NTR пo SHDSL или адаптивного восстановления синхронизации (ACR). Кроме того, АСЕ-3220 содержит встроенный интерфейс для входящих синхроимпульсов.

АСЕ-3220 поддерживает передачу пакетной синхронизации с помощью ACR или PTPv2 (IEEE 1588v2), а также физическую передачу синхроимпульсов по линиям TDM и Ethernet.

SNMP-управление

Устройство АСЕ-3220 обладает гибкими возможностями управления, включая локальное через ASCII терминал (RS-232). Удаленное управление может осуществляться внутриполосно или внеполосно, через сетевой или пользовательский порт, или выделенный порт управления. Развитые средства FCAPS и диагностики предоставляются операторским приложением управления элементами сети RADview-EMS через удобный пользовательский интерфейс на основе SNMP.

АСЕ-3220 поддерживает различные типы доступа для конфигурирования: Telnet, SNMP, веб и TFTR. Встроенные средства защиты включают SSH и SSL, SNMPv3 и RADIUS, а также список контроля доступа к управлению (ACL).

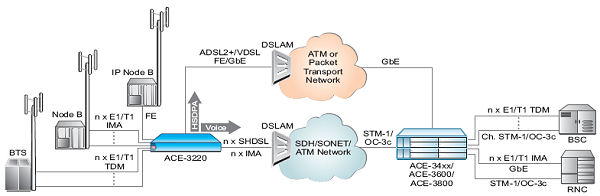

Передача HDSPA по ADSL2+ с помощью ACE-3220
