RAD АСЕ-3400, АСЕ-3402

Многофункциональные агрегаторы трафика ACE-3400 и ACE-3402 предназначены для базовых станций в сетях RAN и объединяют несколько каналов E1/T1/J1, чтобы обеспечить наиболее экономичное выделение ретрансляционных ресурсов и доставку услуг базовых станций 2G и 3G по единому каналу магистральной сети. В устройствах ACE-3400 и ACE-3402 реализована технология эмуляции каналов (Pseudowire), что позволяет предоставлять услуги ATM и TDM по транспортным сетям Ethernet, IP и MPLS.

Использование ACE-3400 и ACE-3402 для базовых станций RAN позволяет операторам связи сократить капиталовложения (за счет более эффективного использования существующего оборудования ATM) и эксплуатационные расходы (за счет объединения нескольких услуг ATM/TDM в одном сетевом интерфейсе - IMA, STM-1/OC-3 или Gigabit Ethernet).

ACE-3400 и ACE-3402 обеспечивают эффективную обработку различных категорий трафика, включая как чувствительные к задержкам услуги (голос и видео), так и нечувствительные к ним (IP или Интернет).

Преимущества

• Сокращение капиталовложений благодаря более эффективному использованию существующего оборудования ATM
• Сокращение эксплуатационных расходов благодаря объединению нескольких услуг ATM/TDM в одном сетевом интерфейсе (IMA или STM-1/OC-3c)
• Оптимизация использования транспортной сети благодаря статическому мультиплексированию ATM-трафика обеспечивает качество обслуживания (QoS)
• Эффективная обработка различных категорий трафика: как чувствительного к задержкам (голос, видео), так и нечувствительного к ним (IP, Интернет)
• Поддержка будущего развития сетей Ethernet/IP/MPLS
• Компактные размеры и доступ с передней панели упрощают установку в условиях ограниченного пространства
• Поддержка ATM OAM со сквозным управлением качеством услуг (QoS) на основе стандартов I.610
• Поддержка Ethernet OAM на основе рекомендаций IETF
• Гибкие возможности резервирования, в том числе полного резервирования системы
• Веб-менеджер элементов сети ConfiguRAD: простота доступа, конфигурации и диагностики
• Менеджер элементов сети RADview-EMS, который можно интегрировать в любую систему NMS/OSS

Краткие характеристики ACE-3400

• 32 или 63 порта ATM UNI/IMA/CES, E1/T1/J1
• 63 порта VC-12 или 84 порта VT1.5 с UNI/IMA/CES
• 3 порта STM-1/OC-3c ATM
• 1 канал Gigabit Ethernet
• Возможность полного резервирования системы (отсутствие единой точки сбоя)

Краткие характеристики ACE-3402

• Канальный интерфейс STM-1/OC-3 с поддержкой 63 каналов VC-12 для SDH или 84 каналов VT1.5 с UNI/IMA/CES
• 3 порта STM-1/OC-3c ATM
• 1 канал Gigabit Ethernet
• Возможность полного резервирования системы (отсутствие единой точки сбоя)

Дополнительная информация

Переход к третьему поколению сотовых сетей влечет за собой появление целой гаммы широкополосных мобильных услуг. В этой сложной ситуации операторам мобильной связи необходимо выбрать наиболее эффективное оборудование для подключения базовых станций, обеспечивающее наиболее экономичный транспорт трафика. Сегодня этот вопрос становится особенно актуальным, поскольку услуги 3G начинают набирать обороты и необходимо расширять существующие сети, чтобы справиться с растущими объемами трафика.

Снижение затрат на инфраструктуру сотовой сети

Агрегация трафика позволяет сократить как капиталовложения, так и текущие затраты на эксплуатацию сети. Экономия достигается благодаря уменьшению числа соединений в сети и возможности использовать более высокоскоростные и менее дорогие порты на магистрали сети. Агрегатор трафика ACE-3400 и ACE-3402 специально разработан с учетом перспективы быстрого роста трафика, связанного с широким развертыванием услуг 3G. Устройства объединяют трафик каналов E1//T1/J1, что обеспечивает наиболее эффективное распределение ресурсов опорной сети и предоставление различных услуг 3G.

Развитые возможности ACE-3400 и ACE-3402 в части формирования и планирования трафика позволяют операторам планировать суммарную нагрузку сети выше номинальной пропускной способности (overbooking), чтобы оптимизировать использование сети, сохранить имеющиеся сетевые ресурсы и уменьшить число выделенных каналов связи, необходимых для обеспечения работы сети.

Совместная работа сетей 2G/3G

Объединение нескольких каналов ATM со скоростями Fractional E/T1/J1 на одном сетевом интерфейсе может значительно снизить расходы на подключение базовых станций. Устройства ACE-3400 и ACE-3402 позволяют собрать трафик интерфейсов Fractional E/T1 UNI, нескольких каналов ATM с инверсным мультиплексированием (IMA), или эмулируемых каналов TDM E//T1 (CES) в одно высокоскоростное соединение STM-1/С-3с или IMA.

Эмуляция услуг ATM в сетях с коммутацией пакетов

По мере роста популярности услуг 3G следует ожидать значительного роста трафика базовых станций. Поскольку сегодня расходы на передачу этого трафика составляют наибольшую часть эксплуатационных расходов сотовых операторов, то завтра традиционные способы подключения на основе выделенных линий окажутся коммерчески несостоятельными. В перспективе все сотовые сети будут целиком и полностью базироваться на технологиях коммутации пакетов (PSN), однако на сегодняшний день ситуация такова, что и базовые станции (Node B), и контроллеры (RNC) представляют собой ATM-устройства. Чтобы облегчить соединение Node B и RNC по недорогой сетевой инфраструктуре PSN, в продуктах семейства ACE-3x00 реализована технология сквозной псевдопроводной эмуляции ATM (PWE3). Она обеспечивает передачу трафика ATM (E1/T1 UNI или STM-1 UNI) поверх сетей PSN (Ethernet/MPLS/IP).

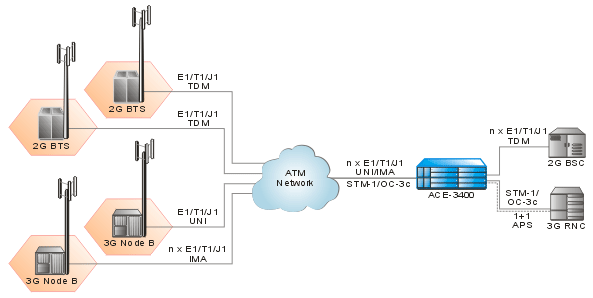

Агрегация трафика на уровне контроллера

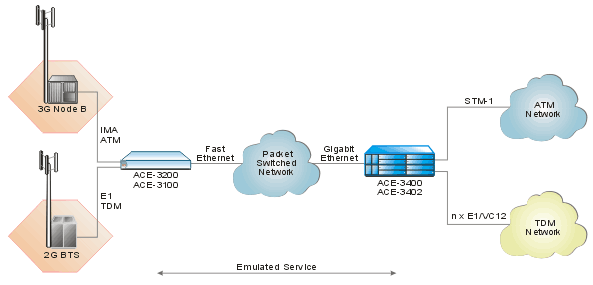

Эмуляция услуг TDM и ATM
