RAD ACE-3800

Мультисервисный шлюз для агрегации трафика операторского класса ACE-3800 специально разработан с учетом перспективы быстрого роста трафика, связанного с широким распространением широкополосных мобильных услуг. Устройство обеспечивает наиболее эффективное распределение ресурсов опорной сети и передачу трафика GSM, UMTS и нового поколения 3GPP/LTE по ATM, SDH/SONET и сетям пакетной коммутации. Обычно размещаемые в центральных пунктах или на BSC/RNC, эти агрегаторы работают с устройствами ACE-31хх и ACE-32хх в узлах сотовой связи. Модульная платформа ACE-3800 поддерживает различные интерфейсы, включая E1/T1, STM-1/OС-3с UNI, STM-1/OС-3с, Fast Ethernet и Gigabit Ethernet. Функциональность операторского класса включает возможность полного резервирования всей системы, питания и главного канала для гарантии непрерывности обслуживания.

Основные особенности:

• Поддержка передачи трафика ATM, TDM или Ethernet по сетям пакетной передачи
• Модульная платформа операторского класса с возможностью полного резервирования всей системы
• Псевдопроводная инкапсуляция согласно различным стандартам по сетям Ethernet, IP и MPLS
• Точная передача и восстановление синхроимпульсов согласно основным отраслевым стандартам
• Коммутация АТМ и управление трафиком
• Развитая система управления
• Разработано для 3GPP/LTE и WiMAX

Развитые функции псевдопроводной передачи, QoS и OAM

ACE-3800 позволяет конвергировать трафик разных поколений, включая голос и услуги HSPA, поверх IP RAN с помощью псевдопроводной инкапсуляции трафика TDM, АТМ и Ethernet. Эти возможности дополнены различными схемами QoS, включая приоритизацию ВЛВС (802.1p), EXP или ToS/DSCP. Современные средства мониторинга и диагностики включают псевдопроводные VCCV-BFD, IP-BFD и OAM ATM согласно ITU-I.610. Кроме того, устройства поддерживают псевдопроводную передачу Ethernet по MPLS согласно RFC 4448 и полное резервирование для надежного обеспечения псевдопроводных услуг. Развитые возможности ACE-3800 в части формирования и планирования трафика позволяют операторам планировать суммарную нагрузку сети выше номинальной пропускной способности (overbooking), чтобы оптимизировать использование сети, сохранить имеющиеся сетевые ресурсы и уменьшить число выделенных каналов связи, необходимых для обеспечения работы сети. Типичными приложениями для агрегирующих шлюзов являются обработка трафика ATM и объединение отдельных каналов VC-12/VT1.5 в один сетевой канал IMA, структурированный STM-1/OС-3 или Gigabit Ethernet. Кроме того, ACE-3800 агрегирует трафик TDM (CES) или ATM (UNI/IMA) E1/T1 для передачи по STM-1/OС-3c.

Полный набор вариантов синхронизации

Устройство ACE-3800 осуществляет точную передачу синхроимпульсов по пакетным транспортным сетям и отвечает таким требованиям приложений подключения узлов сотовой сети, как относительная нестабильность частоты, равная 16 миллиардным частям, и улучшенные возможности синхронизации. Синхроимпульсы могут быть восстановлены из линий TDM или Gigabit Ethernet с помощью PTPv2 (IEEE 1588v2), G.8262 Synchronous Ethernet или адаптивного восстановления синхронизации (ACR). ACE-3800 содержит встроенный интерфейс BITS с поддержкой выделенной станции для синхронизации. Кроме того, ACE-3800 поддерживает передачу пакетной синхронизации по пакетной сети, с восстановлением на удаленных узлах.

SNMP-управление

Устройство ACE-3800 обладает гибкими возможностями управления, включая локальное через ASCII терминал (RS-232). Удаленное управление может осуществляться внутриполосно или внеполосно, через сетевой или пользовательский порт, или выделенный порт управления. Развитые средства FCAPS и диагностики предоставляются операторским приложением управления элементами сети RADview –EMS через удобный пользовательский интерфейс на основе SNMP. ACE-3800 поддерживает различные типы доступа для конфигурации: Telnet, SNMP, веб и TFTP. Встроенные средства защиты включают SSH и SSL, SNMPv3 и RADIUS, а также список контроля доступа к управлению (ACL). Шасси ACE-3800 имеет высоту 4U и ширину 19”, и может устанавливаться в стойку. Благодаря компактным размером оно может применяться в ограниченных пространствах.

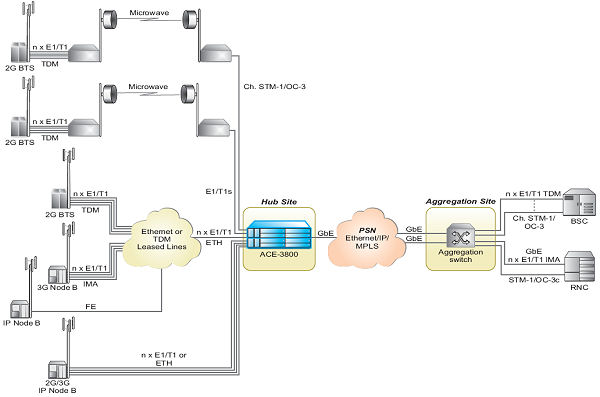

Мультисервисная агрегация беспроводного трафика в центральном узле для доступа
к сети пакетной коммутации с помощью разных технологий "первой мили"

Передача трафика BTS 2G, Node B и IP Node B с помощью подключения по сети пакетной коммутации и агрегации трафика BSC/RNC
