RAD FCD-E1M, FCD-T1M

FCD-E1M и FCD-T1M – специализированные мультиплексоры доступа, обеспечивающие интегрированную передачу трафика голоса и данных по каналам E1/T1 и Fractional E1/ T1. Они могут использоваться также в качестве преобразователя скорости передачи и интерфейса или интегрирующего мультиплексора. В устройствах имеются один встроенный порт данных с выбором скорости передачи данных n x 56/64 Кбит/с и гнездо для установки модулей ввода-вывода Megaplex (HS-Q/N, HS-S или HS-U), реализующих четыре высокоскоростных или низкоскоростных канала данных, четыре канала интерфейса “S” или “U” ISDN. Или же, встроенный порт данных может быть заменен на порт моста/маршрутизатора Ethernet. В FCD-E1M может быть также предусмотрен по спецзаказу порт с ответвлением и вставлением подканалов E1 для связи с АТС.

Основные особенности

• Один порт данных с выбором скорости синхронной передачи: n x 56 К бит/с, n x 64 К бит/с
• Одно гнездо для установки модулей
• ввода-вывода Megaplex HS-Q/N, HS-S или HS-U
• По спецзаказу порт с ответвлением и вставлением подканалов E1/T1 для подключения к ATC
• Отказоустойчивый подканал E1/T1 обеспечивает бесперебойную работу
• Работает с мультисервисными узлами доступа DXC RAD в многоканальной звездообразной конфигурации
• Главный канал с опциональными встроенным устройством LTU/CSU или оптоволоконным модемом
• Интерфейсы данных: V.35, RS-530, V.36/RS-449 или X.21
• Возможна поставка со встроенным маршрутизатором/мостом Ethernet
• Удаленный внутриполосный менеджмент
• Память для хранения данных контроля показателей работы за 24 часа

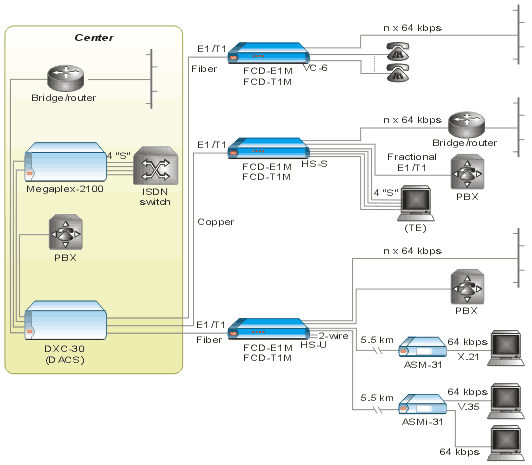

Схема применения

FCD-E1M может либо оснащаться встроенным LTU для прямого подключения к E1, либо подключаться к E1 через внешнее LTU. Устройство FCD-T1M содержит встроенное CSU, позволяющее напрямую подключиться к сети T1. Как одна из опций заказа, может быть предусмотрен интерфейс оптоволоконного главного канала для многомодового или одномодового оптоволоконного кабеля, устраняющий необходимость применения внешнего оптоволоконного модема. Работает с узлами доступа DXC

FCD-E1M и FCD-T1M работают совместно с модульными DXC производства RAD в приложениях с многоканальной звездообразной конфигурацией для доступа к сетям SDH/SONET. Управление устройствами DXC и FCD осуществляется с помощью централизованного сетевого менеджмента на базе SNMP.

Гибкое назначение временных интервалов

Программируемое назначение временных интервалов позволяет вводить во временные интервалы последовательно данные из порта данных и из порта подканала E1/T1. FCD-E1M и FCD-T1M обеспечивают также дополнительные гибкие возможности, предоставляя пользователю полный контроль над распределением временных интервалов порта данных. Возможность выбора нескольких источников синхроимпульсов обеспечивает максимальную гибкость поддержки различных приложений. Синхронизация главного канала E1/T1 может осуществляться с помощью восстановленных принимаемых с линии импульсов, от внутреннего генератора, с помощью синхроимпульсов от одного из портов данных или подканала E1/T1.

Устойчивость к аппаратным неисправностям и сбоям питания благодаря проключению порта подканала E1/T1 к порту главного канала E1/T1 обеспечивает бесперебойное предоставление услуг по подканалу E1/T1.

Интерфейс для E1 отвечает всем требованиям рекомендаций ITU G.703, G.704, G.706 и G.732. Он поддерживает как два, так и 16 кадров на сверхкадр, с CRC-4 и без него. Подавление незначащих нулей на линии – HDB3. Встроенное устройство LTU обеспечивает дальность передачи до 2 км. Интерфейс T1 соответствует требованиям TR-62411 и TR- 62421. Поддерживаются форматы кадра D4 и ESF. Подавление незначащих нулей на линии происходит либо прозрачно, либо с помощью B7ZS или B8ZS. Встроенное CSU обеспечивает дальность до 1.6 км.

Возможности управления

Настройка, управление и контроль состояния устройства и диагностической информации могут выполняться с помощью ASCII- терминала. Управление FCD-E1M и FCD-T1M может осуществляться также с помощью любого стандартного приложения SNMP или посредством сетевого SNMP-менедж мента с помощью приложения RADview. Возможен SNMP менеджмент по TS0 (E1), по биту канала данных (T1), или выделенному временному интервалу с помощью стандартных протоколов маршрутизации Frame Relay (RFC 1490), PPP и RIP-2.

FCD-E1M и FCD-T1M поддерживают входящее/ исходящее подключение по телефонным линиям, которое можно использовать для дистанционного внеполосного задания конфигурации и мониторинга через последовательные порты V.24, SLIP, PPP или Ethernet.

Расширенные возможности диагностики включают запускаемые пользователем местные и удаленные проверки по шлейфу, встроенный тестер BER и внутриполосные кольцевые проверки Fractional E1/T1.

FCD-E1M и FCD-T1M выпускаются в отдельном конструктивном исполнении в виде настольного прибора шириной 19” и высотой 1U. С помощью набора соединительных деталей можно установить FCD в стойку 19”.
