RAD FCD-IPD

FCD-IPD - маршрутизатор с двумя интерфейсами главного канала E1, поддерживающий разделение пропускной способности E1 в сети SDH или «кольце» E1. Устройство FCD-IPD специально приспособлено для управления оборудованием в среде SDH. В таких системах FCD-IPD позволяет управлять по одному разделяемому каналу E1 или Fractional E1 сотней мультиплексоров ADM от различных производителей. При этом распределение пропускной способности (до 2 Мбит/с) между устройствами производится динамически для оперативного управления.

В случае отказа основного физического кольца, FCD-IPD поддерживает использование альтернативных маршрутов. В FCD-IPD применяется особый специализированный протокол маршрутизации, допускающий до ста пересылок.

Основные особенности

• Маршрутизатор с двумя интерфейсами E1 для внеполосного управления мультиплексорами ADM по последовательным соединениям SDH или IP
• Один интерфейс ЛВС 10/100BaseT или встроенный 4-х портовый коммутатор
• Поддерживает разделение пропускной способности E1/Fractional E1 в сетях SDH или «кольцах» E1
• Поддерживает древовидный протокол STP
• Фирменный протокол маршрутизации обеспечивает до 100 ретрансляций
• IP-маршрутизация
• Поддержка Frame Relay и PPP
• Сервер DHCP
• Простая установка и конфигурирование
• Удаленное внутриполосное и внеполосное управление
• SNMP и поддержка Telnet
• Двухуровневая схема авторизации управления (оператор/пользователь)

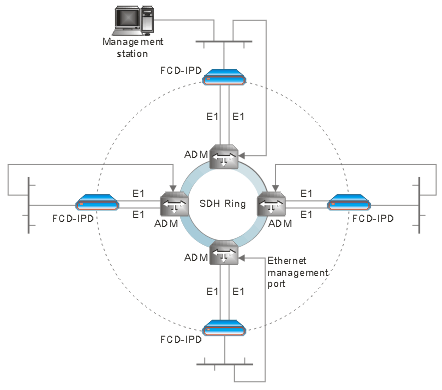

Управление сетью SDH через кольцо IP

Возможности кольцевой топологии

Устройство может быть сконфигурировано в качестве моста для работы в приложении с кольцевой топологией и поддержки протокола STP. Со стороны глобальной сети поддерживаются услуги:

• два главных канала E1 2.048 Мбит/с, с LTU или без него
• соединения Frame Relay с автоматическиm запоминанием DLCI и протоколом обслуживания

Интегрированный маршрутизатор поддерживает:

• работу в режиме IP-маршрутизатора и прозрачного моста
• резервирование канала маршрутизации
• простую установку и конфигурирование

Интерфейсы E1 полностью соответствуют требованиям ITU G.703, G.704, G.706 и G.732.

Гибкое управление

Настройка, управление, мониторинг и доступ к диагностической информации могут производиться тремя способами:

• с ASCII-терминала через асинхронный порт управления
• с помощью SNMP управления
• по Telnet

Устройство FCD-IPD содержит встроенный агент SNMP и может управляться при помощи любой стандартной SNMP платформы сетевого управления или приложения RADview на основе SNMP. Возможности диагностики включают местные и удаленные проверки по шлейфу, активируемые пользователем.

FCD-IPD выпускается в виде настольного устройства или для установки в стойке 19”.
