RAD RICi-4E1, RICi-4T1, RICi-8E1, RICi-8T1 - оконечные сетевые устройства для подключения Fast Ethernet через 4/8 каналов E1/T1

Устройства RICi-4E1, RICi-4T1, RICi-8E1 и RICi-8T1 - сетевые оконечные устройства, предназначенные для объединения локальных сетей Fast Ethernet по нескольким связанным каналам E1 и T1. Эти устройства позволяют перекрыть разрыв между скоростями E1/T1 и E3/T3, с помощью протокола многоканальной передачи MLPPP создавая виртуальную транспортную линию масшабируемой емкости из отдельных каналов E1/T1.

RICi-4E1 и RICi-4T1 имеют четыре порта неструктурированного трафика E1/T1 или структурированного трафика T1, а RICi-8E1 и RICi-8T1 имеют до восьми портов неструктурированного трафика E1/T1 или структурированного трафика T1. Все устройства содержат четыре пользовательских порта 10/100BaseT.

Устройства могут работать в приложениях “точка-точка” или в радиальных топологиях совместно со шлюзом Egate-100.

Устройства поддерживают приоритизацию 802.1p, DSCP и IP Precedence, что позволяет определять различные уровни качества услуг (QoS) в зависимости от требований приложения. Механизм тегов, расслоения и каскадирования ВЛВС позволяет прозрачно передавать пользовательский трафик, сохраняя все настройки пользовательской локальной сети. Кроме того, трафик управления получает теги отдельной ВЛВС, что полностью отделяет его от пользовательского трафика.

Встроенный мост Fast Ethernet в этих устройствах может работать в режиме фильтрации, при котором он автоматически запоминает МAС-адреса и отфильтровывает локальный трафик на каждой из сторон, или в прозрачном режиме, в котором каждый пакет, полученной на одной стороне, транслируется на другую сторону. Устройства могут работать в режиме поддержки ВЛВС, коммутируя трафик согласно тегам ВЛВС и MAС-адресам (режим IVL).

Механизм OAM Ethernet лежит в основе превращения Ethernet в технологию операторского класса. Устройства RICi-8E1, RICi-8T1, RICi-4E1 и RICi-4T1 поддерживают сквозные ячейки OAM согласно стандартам IEEE 802.3ag и ITU Y.1731, что позволяет проводить полный мониторинг отказов и измерения производительности. Механизм OAM Ethernet позволяет поставщикам услуг Ethernet проактивно отслеживать работу своих услуг, что снижает операционные расходы. Сквозные измерения производительности с помощью OAM дают оператору инструмент полного контроля за соблюдением SLA и возможность обеспечить потребителям описанный в SLA уровень услуг.

В случае неисправности со стороны порта TDM, вступает в действие механизм трансляции отказа, и порт Fast Ethernet также отключается от сети. Сигнал об отказе передается таким образом в сеть Ethernet, что позволяет маршрутизаторам на концах соединения перенаправить трафик.

Настраиваемый максимальный размер передаваемого блока (MTU) дает возможность пользователям управлять соотношением задержка/производительность. RADview Lite, пакет сетевого управления RADview компании RAD, обеспечивает управление отказами по SNMP, включая системные прерывания SNMP, опрос состояния устройств, загрузку новых версий программного обеспечения и конфигурации по TFTP. Удаленное управление элементами сети может осуществляться с помощью веб-приложения для конфигурирования и диагностики ConfiguRAD, а также по Telnet.

Управление производится внутриполосно через пользовательский порт Fast Ethernet или удаленно через порт TDM. Tрафик управления и пользовательский трафик передаются в одном потоке Ethernet, разделенном на разные ВЛВС.

В RICi-4E1, RICi-4T1, RICi-8E1 и RICi-8T1 предусмотрены средства диагностики для сетей TDM и Ethernet, позволяющие оперативно локализовать неисправности, экономя рабочее время и средства. Локальные и удаленные проверки по шлейфу обеспечивают изоляцию неисправностей на физическом уровне, в то время как ping и trace-route позволяют выявить проблемы на уровне IP.

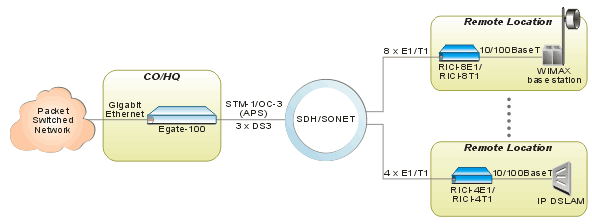

Подключение IP DSLAM и IP-станций сотовой связи по каналам n x E1/T1
