М-АСП-ПГ-2

Модем М-АСП-ПГ-2 предназначен для передачи данных по выделенным первичным и вторичным групповым трактам АСП, а также по линейным трактам систем типа К-60П и К-24 магистральных, внутризоновых и ведомственных сетей связи.

Основные особенности:

• уникальный цифровой модем, позволяющий в минимальные сроки построить цифровые каналы через АСП (типа К-60, К-300 и т.п.) при низких затратах;
• позволяет использовать часть ресурсов АСП, работающей в обычном режиме;
• возможно использование трактов всех ПГ АСП для передачи данных;
• соединяет через АСП базовые станции сотовой сети GSM;
• скорость передачи данных до 640 кбит/с;
• дуплексный режим работы;
• коэффициент ошибок по элементам — не более 10-7;
• гарантия 5 лет.

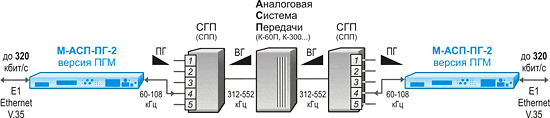

Передача данных по тракту первичной группы АСП при помощи модема М-АСП-ПГ-2

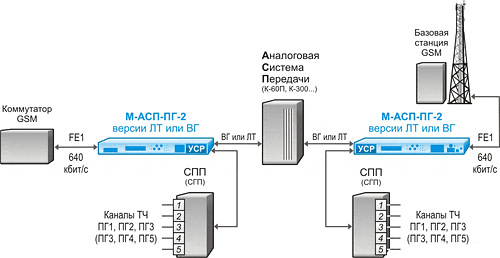

Использование тракта вторичной группы или линейного тракта для увеличения скорости передачи данных

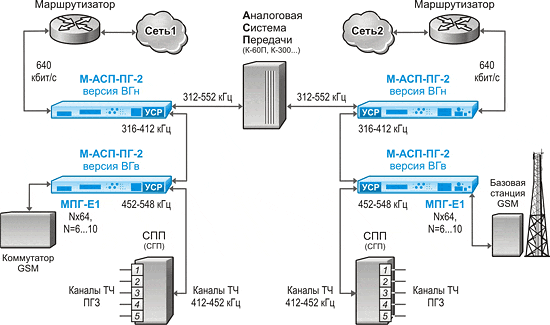

Использование двух пар модемов (версии ВГн и ВГв) для связи между двумя сетями, а также между базовой станцией и коммутатором сети сотовой связи по ВГТ АСП.

При смене версий ВГн на ЛТ60н, ВГв на ЛТ60в вместо ВГТ можно использовать линейный тракт К-60П

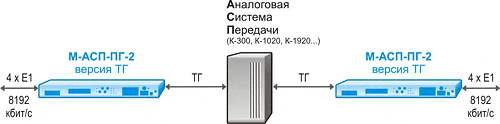

Передача 4-х потоков Е1 через тракт третичной группы АСП

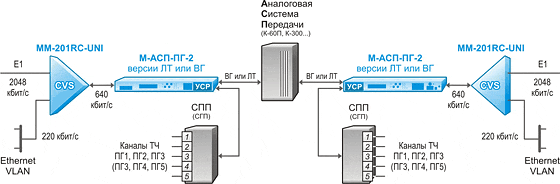

Передача потока Е1 со сжатием речевой нагрузки (в MM-201RC-UNI с модулем MIM-VLT32) и организация связи между двумя сетями по тракту ВГ или ЛТ с помощью М-АСП-ПГ-2

Совместное использование модемов М-АСП-ПГ-2 и инверсных мультиплексоров MM-201RC-UNI для передачи части потока Е1 через несколько параллельных трактов в аналоговой системе передачи.

При построении сети GSM эта схема организации связи с использованием модемов М-АСП-ПГ и мультиплексора ГМ-2-4 была предложена и реализована в Камчатском филиале ОАО "Дальсвязь".

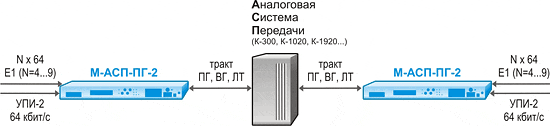

Одновременное использование порта Е1 для передачи до 9-ти канальных интервалов Е1 и УПИ-2 для передачи данных. Скорость передачи модема 640 кбит/с (ВГх, ЛТх) и 320 кбит/с (ПГМ).

Характеристики:

Модем М-АСП-ПГ-2 выпускается в шести версиях, различающихся используемой полосой частот и максимальной скоростью передачи данных.

Ширина полосы частот, занимаемой модемом во всех версиях, кроме ПГМ, составляет 96 кГц (ширина полосы частот двух первичных групп АСП). При этом модем обеспечивает возможность стандартной загрузки остальной части полосы ВГ и линейного тракта К-60П каналами ТЧ.

Модем обеспечивает организацию дуплексного синхронного канала с максимальной скоростью 640 кбит/с (320 кбит/с в версии ПГМ) или дуплексного асинхронного канала с максимальной скоростью 230,4 кбит/с. В модем может быть установлен дополнительный интерфейсный модуль с портом Е1 или Ethernet с поддержкой VLAN.

В таблице приведены значения скоростей передачи модемов версии ПГМ при снятии и сохранении передачи групповых и линейных КЧ в ПГТ различных АСП.

Максимальная скорость передачи (кбит/с):

Для версий модемов ВГн, ВГв, ЛТ60н и ЛТ60в предусмотрена возможность одновременного использования двух пар модемов как в ВГТ АСП (полоса частот 312-552 кГц), так и в линейном тракте К-60П (полоса частот 12-252 кГц). В составе этих версий модемов имеются встроенные устройства суммирования и разделения сигналов (УСР). Они позволяют сложить сигналы с выходов двух модемов на передающей стороне, затем подать в ВГТ (или ЛТ) АСП, а на приемной стороне — разветвить сигнал с выхода ВГТ (или ЛТ) АСП на два направления для подачи на входы двух модемов. При этом сохраняется передача групповой контрольной частоты ВГ и линейных КЧ системы К-60П.

Наличие встроенных УСР позволяет реализовать и другие варианты загрузки тракта АСП, например, использование только одной пары модемов в нижней или верхней частях полосы ВГТ или линейного тракта К-60П с выделением остальной части полосы трактов под каналы ТЧ.

По специальному заказу возможна поставка модемов версий ВГн и ВГв с сохранением передачи всех каналов ТЧ 3-й ПГ. В этом случае модем версии ВГн занимает полосу 312-408 кГц, а модем версии ВГв — полосу 456-552 кГц, но при этом не гарантируется транзит сигналов этих модемов через линейный тракт аппаратуры К-60П.

Использование параллельных трактов в АСП (нескольких пар модемов) позволяет увеличить суммарную скорость передачи данных. При организации связи между двумя локальными сетями (LAN) для объединения отдельных пар модемов используются маршрутизаторы MM-20xR-UNI, а при передаче канальных интервалов потока Е1 для объединения трактов используются инверсные мультиплексоры Е1, реализованные на базе мультисервисного коммутатора MM-201RC-UNI, и в модемы М-АСП-ПГ-2 дополнительно устанавливаются модули МПГ-Е1.

Использование модемов М-АСП-ПГ-2 при построении сети GSM позволяет повысить эффективность использования АСП. Например, применение одной пары модемов версий ВГх или ЛТх на скорости 640 кбит/с обеспечивает передачу 10 канальных интервалов потока Е1, в которых размещаются 32 речевых канала GSM вместе с каналами управления вместо 24-х каналов ТЧ при стандартном использовании АСП.

По сравнению с другими вариантами организации цифровых каналов передачи данных, при использовании модемов М-АСП-ПГ-2 капитальные затраты и объем монтажных работ минимальны и связаны, как правило, только с приобретением и установкой модемов на групповой (групповые) или линейный тракт.

Преимущества использования модемов М-АСП-ПГ-2:

• отсутствует необходимость в реконструкции линейных трактов;
• сводятся к минимуму капитальные затраты и объем монтажных работ на цифровизацию АСП;
• минимальные сроки цифровизации сети (необходимо только приобрести модемы и установить их на групповой (линейный) тракт АСП);
• высокая скорость передачи данных — до 640 и 1280 кбит/с в зависимости от схемы включения;
• расширенный набор интерфейсов: E1, Ethernet, V.35, возможность изменения параметров и режимов работы предоставляет потребителям полный комплекс цифровых услуг;
• возможность одновременного использования двух типов интерфейсов Е1 и УПИ-2 для передачи части канальных интервалов потока Е1 и синхронной передачи данных через УПИ-2;
• полная совместимость сигналов модемов с работающей аппаратурой АСП;
• при применении модемов М-АСП-ПГ-2 исключается возможность появления помех в трактах АСП, работающих по другим парам кабеля;
• модемы обладают исключительной особенностью — возможностью доставки цифровых услуг на удаленные объекты через АСП (расстояние между модемами может составлять до 1500 км) с сохранением части телефонной нагрузки АСП;
• использование модемов в сочетании с многоканальной аппаратурой цифрового сжатия речи повышает эффективность применения М-АСП-ПГ-2, так как при этом сохраняются все используемые каналы ТЧ;
• входящая в состав поставки модема утилита управления позволяет осуществлять обновление ПО модема, просматривать, устанавливать режимы работы и параметры модема (как локального, так и удаленного), сохранять производимые изменения в профилях настройки модема, включать/выключать тестовые режимы, выводить и запоминать статистику работы, отображать состояния модема и его внешних цепей управления.

Дополнительные модули:

• МПГ-МБЕ — модуль с портом Ethernet 10Base-T;
• МПГ-МБЕ100 — модуль с портом Ethernet 10/100Base-TX, VLAN;
• МПГ-Е1 — модуль с портом E1.

Линейный интерфейс модема:

• канал связи: в соответствии с приказом МС РФ от 08.01.97г. No 4;
• вид модуляции: многомерная АФМ;
• кодирование: каскадное исправляющее;
• допустимый сдвиг частоты в канале связи: ±6 Гц;
• перекрываемый диапазон уровней передачи: от –50 до –3 дБн;
• перекрываемый диапазон уровней приема: от –42 до –10 дБн.

Порт Ethernet (мост, на дополнительном модуле):

• интерфейс: 10Base-T/100Base-TX;
• поддержка VLAN.

Порт Е1 (на дополнительном модуле):

• интерфейс: G.703 2048 кбит/с, ГОСТ 27767-88;
• цикловая структура: G.704;
• линейное кодирование: HDB3;
• чувствительность приемника: –43 дБ.

Порт УПИ-2:

• поддерживаемые типы интерфейсов: RS-232 (V.24/V.28), V.35, V.36, RS-449, RS-530, X.21, V.10, V.11;
• выбор типа интерфейса осуществляется подключением соответствующего кабеля;
• режим работы: синхронный или асинхронный, DCE;
• скорость передачи данных в синхронном режиме: до 640 кбит/с;
• скорость передачи данных в асинхронном режиме: до 230,4 кбит/с.

Управление и контроль работы:

• с передней панели при помощи ЖКИ и клавиатуры;
• с персонального компьютера через порт RS-232;
• с удаленного модема М-АСП-ПГ-2;
• возможность обновления встроенного ПО;
• встроенный ES-тестер по рек. МСЭ-Т G.821;
• возможность включения локальных и удаленных шлейфов;
• светодиодная аварийная индикация;
• вывод аварийной сигнализации на «сухие контакты».

Питание:

• от сети постоянного тока напряжением –20...–72 В;
• от сети переменного тока напряжением 187...242 В, 50 Гц.

Конструктивное исполнение:

• металлический корпус высотой 1U для монтажа в стойку 19”.
