ГМ-1GL

Мультиплексор ГМ-1GL предназначен для одновременной передачи данных Gigabit Ethernet и 16 потоков G.703/E1 по волоконно-оптической линии связи.

Варианты применения

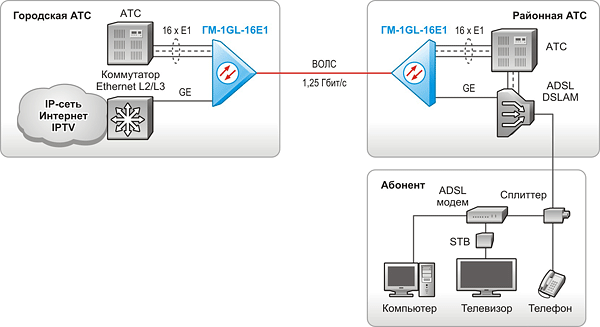

Объединение городской и районной АТС и передача трафика
Gigabit Ethernet для предоставления абонентам услуг IPTV

Объединение узлов связи по волоконной оптической линии связи

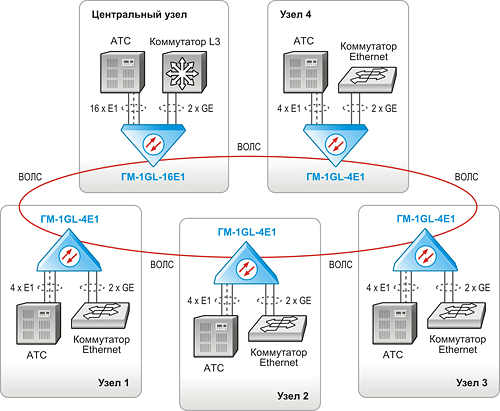

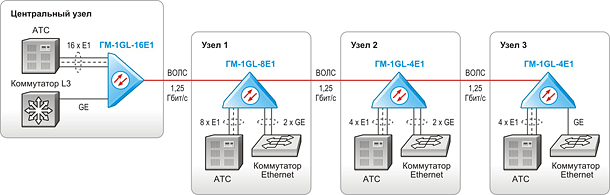

в топологии "цепочка" и "кольцо" с предоставлением
в каждой точке потоков Е1 и трафика Gigabit Ethernet

Основные преимущества

• прозрачная передача трафика Gigabit Ethernet и потоков Е1 по оптической линии связи;
• работа в топологиях: "точка-точка", "цепочка", "кольцо";
• независимая синхронизация потоков G.703/Е1;
• возможность передачи двух независимых потоков Gigabit Ethernet;
• удобный веб-интерфейс;
• гарантия 5 лет.

Количество портов

Мультиплексор ГМ-1GL является эффективным решением для построения современных оптоволоконных сетей передачи данных. Используя только одно оптическое волокно пользователь получает одновременно с каналом Gigabit Ethernet 16 каналов G.703/Е1, при этом передача потоков G.703/Е1 не влияет на скорость передачи данных Gigabit Ethernet. Тип оптического волокна и дальность работы определяются установленным SFP-модулем.

Мультиплексор ГМ-1GL позволяет добавить передачу потоков G.703/Е1 в существующие сети Gigabit Ethernet за счет более эффективного использования пропускной способности оптического волокна. При этом может быть модернизирована как вся сеть, так отдельные ее фрагменты. Мультиплексор ГМ-1GL может работать в сетях с линейной и кольцевой топологией. В узлах сети обеспечивается извлечение-вставка потоков G.703/Е1.

Потоки Gigabit Ethernet передаются «прозрачно» между мультиплексорами по схеме «точка-точка», а сетевая структура передачи трафика Gigabit Ethernet формируется с помощью внешних коммутаторов или маршрутизаторов. При построении сетей с топологией «цепочка» и «кольцо» в промежуточных узлах переприём данных Gigabit Ethernet осуществляется с помощью внешнего коммутатора или маршрутизатора, а переприём потоков Е1 происходит внутри мультиплексора.

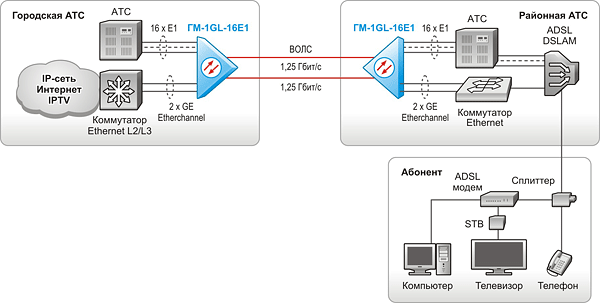

При соединении мультиплексоров «точка-точка» возможно использование одновременно двух оптических линий связи для передачи двух независимых каналов Gigabit Ethernet, при этом в случае обрыва одного волокна передача потоков G.703/Е1 продолжается по другому.

Особенностью ГМ-1GL является наличие комбо-портов Gigabit Ethernet — каждый порт Gigabit Ethernet выполнен в виде электрического разъёма RJ-45 и слота для установки SFP-модуля, что позволяет пользователю самостоятельно выбрать тип подключения.

Помимо портов Gigabit Ethernet мультиплексор ГМ-1GL имеет два отдельных порта Ethernet, подключенных ко встроенному коммутатору, что позволяет организовать независимую сеть передачи данных со скоростью 10 Мбит/с и управлять мультиплексорами и любыми другими современными телекоммуникационными устройствами, а также организовать дополнительный канал передачи данных.

Мультиплексоры очень просты в управлении, благодаря чему при их установке и эксплуатации нет необходимости привлекать высококвалифицированных специалистов.

Оптические линейные порты:

• 2 независимых оптических порта на сменных SFP-модулях;
• скорость работы: 1250 Мбит/с.

Порты Gigabit Ethernet:

• 2 независимых комбо-порта: электрический и оптический SFP;
• интерфейс: 1000Base-T;
• скорость передачи данных каждого порта: 1 Гбит/с;
• размер кадра: любой;
• прозрачная передача любого трафика;
• изменение состояния локального порта Gigabit Ethernet в зависимости от состояния:
• линейного оптического порта;
• удалённого порта Gigabit Ethernet.

Порты G.703/E1:

• количество портов: 4, 8 и 16 (зависит от модели);
• интерфейс: G.703 2048 кбит/с;
• цикловая структура: произвольная;
• независимая синхронизация потоков G.703/Е1;
• кодирование: AMI/HDB3;
• чувствительность приёмника: -12 дБ;
• возможность маскирования аварий: LOS, AIS, RAI;
• трансляция состояния удалённого порта G.703/Е1;
• извлечение-вставка любого потока G.703/Е1.

Порты Ethernet:

• количество портов: 2 (встроенный коммутатор);
• интерфейс: 10Base-T/100Base-TX;
• максимальный размер кадра: 1522 Байта;
• скорость передачи данных: 10 Мбит/с;
• порты используются для управления мультиплексором и передачи данных.

Схемы работы:

• "точка-точка";
• "цепочка";
• "кольцо" .

Управление и мониторинг:

• Web-интерфейс;
• через выделенный порт Ethernet;
• управление через VLAN;
• возможность обновления встроенного ПО;
• сохранение и загрузка конфигурации.

Диагностика:

• сбор статистики работы портов Е1 по временным интервалам;
• возможность включения локальных и удалённых шлейфов;
• BER-тестер;
• аварийная светодиодная индикация.

Конструктивное исполнение:

• пластмассовый корпус;
• металлический корпус 19", 2U;
• комплект для углублённого крепления мультиплексора в стойку 19".

Питание:

• универсальное: ~36 В (через сетевой адаптер), =20…72 В;
• потребляемая мощность: не более 12 Вт.
