М-2МАК

Модуль аварийной коммутации М-2МАК позволяет автоматически создавать «обходные пути» вокруг неработоспособного узла сети, работающего в режиме извлечение-вставка таймслотов потоков Е1.

Основные особенности:

• автоматическое восстановление целостности одного или двух каналов Е1 при отказе устройства, сквозь которое эти каналы «проложены»;
• автоматическое срабатывание модуля при выключении напряжения питания или замыкании двух контактов клеммника;
• гарантия 5 лет.

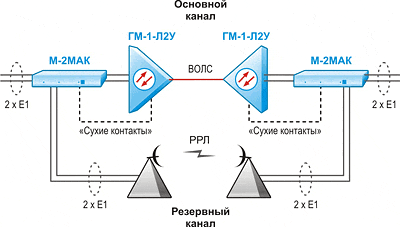

Схема применения:

Модуль аварийной коммутации М-2МАК применяется для повышения надёжности передачи данных по каналам Е1. Решаемая задача заключается в изоляции неисправного узла сети, работающего в режиме извлечение-вставка таймслотов потоков Е1, созданием "обходного пути" передачи данных на физическом уровне, без использования программных средств.

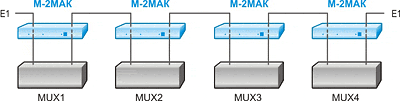

При нормальной работе системы все мультиплексоры MUX1–4 исправны.

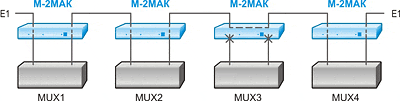

Отказ одного из мультиплексоров (MUX3) или выключение напряжения его питания нарушает целостность канала Е1. Канал раздроблен на две не связанные между собой части — Е1(1) и Е1(2).

Для восстановления целостности канала Е1 создан "обходной путь" передачи данных. Неисправный (или не подключенный к источнику питания) мультиплексор MUX3 изолирован от системы модулем аварийной коммутации М-2МАК.

Порты модуля:

• общее число портов: 8;
• число каналов Е1: 2;
• число подключаемых узлов сети: 2;
• тип разъема портов: розетка RJ-45.

Конструктивное исполнение:

• пластмассовый корпус 226x166x45 мм;
• питание от сети переменного тока напряжением 220 В или от источника постоянного напряжения 20...75 В;
• потребляемая мощность: не более 4 Вт.
