М-115Д

Модем М-115Д оптимизирован для использования на длинных выделенных физических линиях связи низкого качества. Это идеальное решение, если в первую очередь важна надежность передачи информации — изделие гарантирует передачу данных без ошибок в любых условиях.

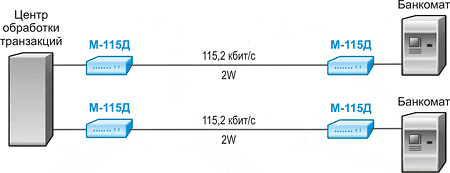

Схема применения:

Основные особенности:

• повышенная устойчивость к импульсным помехам;
• автоматическая адаптация к параметрам физической линии;
• автоматическая адаптация к изменяющимся характеристикам помех;
• двухпроводная физическая линия;
• ассимметрично-симметричный режим передачи с динамическим распределением групповой скорости;
• гарантия 5 лет.

Максимальная длина линии, км, в зависимости от скорости и типа кабеля:

М-115Д удобен для подключения удаленных контроллеров, банкоматов и для других применений, когда требуется гарантированная доставка данных на большие расстояния. Используемая технология передачи данных ADMT (Adaptive Discrete MultiTone) основана на одновременной работе большого количества узкополосных каналов. По каждому из них передается определенная часть общего трафика; скорость передачи данных в каждом частотном диапазоне может быть разной в зависимости от состояния линии и помеховой обстановки. Такая возможность полезна, например, при наличии узкополосных помех — просто в соответствующем поддиапазоне будет нулевая скорость передачи данных.

Модем может использоваться в синхронном режиме. Скорость передачи данных в этом режиме может достигать 128 кбит/с в каждом направлении.

Области применения модема:

• каналы связи с удалёнными провайдерами;
• системы управления технологическими процессами, системы телеметрии и телеуправления в условиях воздействия помех повышенного уровня;
• подключение банкоматов.

Линейный интерфейс модема:

• физическая линия: 1 ненагруженная симметричная витая пара;
• линейное кодирование: ADMT.

Порт RS-232 (V.24/V.28) (управление/данные):

• порт используется для управления модемом с персонального компьютера и для передачи данных;
• режим работы: асинхронный или синхронный, DCE;
• скорость передачи данных в синхронном режиме: до 128 кбит/с;
• скорость передачи данных в асинхронном режиме: до 115.2 кбит/с;
• управление потоком данных: аппаратное.

Управление и контроль работы:

• АТ-команды с внешнего терминала (например, ПК) через асинхронный порт RS-232 и при помощи микропереключателей;
• возможность обновления встроенного ПО;
• возможность измерения АЧХ канала, сбор статистики.

Питание:

• от сетевого адаптера ~220/~9 В.

Конструктивное исполнение:

• металлический корпус 182x119x42 мм;
• без корпуса, для монтажа в конструктив Р-312.
