MM-201RC-UNI, MM-501RC-UNI

Кросс-коннекторы предназначены для коммутации до 20 потоков E1 на уровне отдельных таймслотов.

Основные особенности:

• кросс-коммутация до 20 потоков E1;
• синхронизация от любого порта E1 или от внутреннего генератора;
• конвертер E1/ИКМ-15;
• функция переадресации сигнализации CAS;
• модули с 1/2/4 портами E1 и 1/2 портами ИКМ-15;
• возможность настройки резервных источников синхронизации;
• встроенный порт Ethernet;
• модульная конструкция;
• встроенный BER-тестер;
• гарантия 5 лет.

Схемы применения

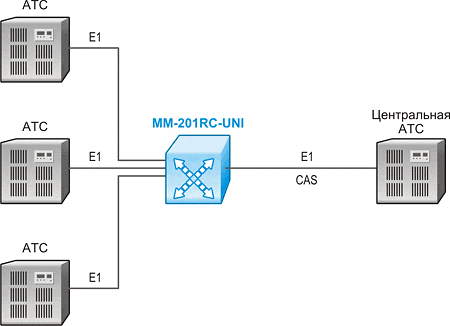

Соединение нескольких АТС с переадресацией CAS-сигнализации

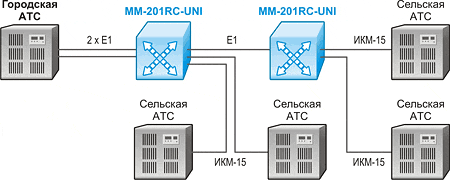

Подключение сельских АТС к городской с преобразованием каналов ИКМ-15 в E1

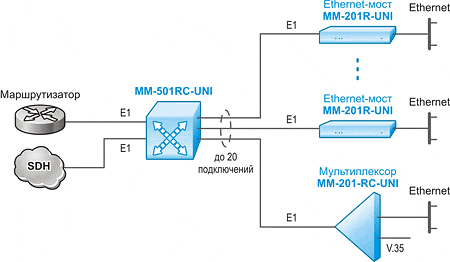

Агрегирование до 20 различных подключений по частичным потокам E1

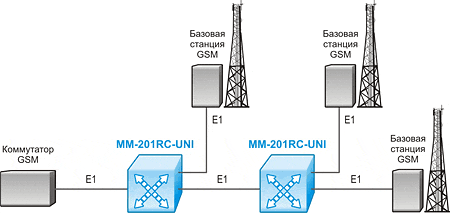

Подключение базовых станций по частичным потокам E1

Технические характеристики:

Кросс-коннекторы обеспечивают гибкое распределение данных между портами и позволяют передавать данные любого входящего таймслота любого потока в любой исходящий таймслот.

Поддержка переадресации сигнализации CAS позволяет соединить по одному потоку E1 центральную АТС с несколькими удалёнными, а режим конвертора E1/ИКМ-15 — подключить устаревшие сельские АТС к современным. Благодаря этому продляется срок эксплуатации существующего оборудования и сокращаются капитальные затраты на модернизацию сети.

Кросс-коннекторы позволяют создавать гибкие и масштабируемые решения за счёт выбора необходимого количества портов E1 в соответствии с текущей задачей и возможности дальнейшего расширения.

Синхронизация кросс-коннектора может осуществляться от любого порта или от внутреннего генератора. Назначение одного или нескольких резервных источников синхронизации позволяет избежать аварийной ситуации в случае отказа основного источника.

Кросс-коннекторы имеют встроенные средства диагностики и тестирования, что обеспечивает быстрое обнаружение ошибок и упрощает обслуживание сети. BER-тестер позволяет проводить тестирование каналов связи, организованных в любых таймслотах любых портов устройства. Поддержка протоколов Syslog и SNMP позволяет отправлять все системные и аварийные сообщения на центральный сервер управления.

Управление кросс-коннектором осуществляется локально через управляющий порт или удалённо по протоколу Telnet. Удалённое управление можно организовать через порт Ethernet, в выделенных таймслотах потока E1 и Sa-битах нулевого таймслота.

Кросс-коннекторы реализуются на базе мультисервисных коммутаторов Speedway установкой дополнительных модулей и соответствующими настройками программного обеспечения, а также обладают всеми функциональными возможностями платформы Speedway.
