ММ-106

Zelax ММ-106 — это семейство многофункциональных мультипротокольных маршрутизаторов, предназначенных для построения спутниковых и наземных сетей с интегрированными услугами.

Основные особенности:

• высокая производительность;
• поддержка качества обслуживания (QoS);
• привычный интерфейс командной строки;
• поддержка стека протоколов Frame Relay;
• высокая производительность WAN-портов (до 10 Мбит/с каждый);
• модульная архитектура;
• загружаемые версии встроенного ПО;
• гарантия 5 лет.

Схемы применения:

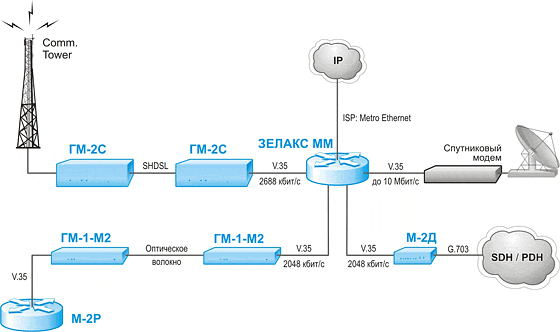

Применение Zelax ММ-106 в качестве узлового маршрутизатора

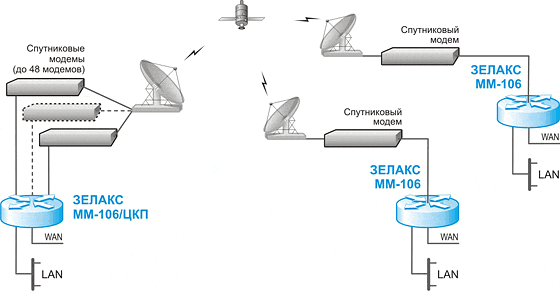

Использование маршрутизатора Zelax ММ-106/ЦКП в составе спутниковых станций HUB

Маршрутизаторы Zelax ММ-106 применяются в качестве IP-маршрутизаторов, коммутаторов пакетов и устройств доступа Frame Relay, многопортовых устройств доступа и т.д.

В беспроводных сетях связи устройства ММ-106 могут использоваться в качестве:

• маршрутизаторов/коммутаторов для HUB спутниковых сетей типа Multi Channel Per Carrier (point-to-point, point-to-multipoint), в том числе и для передачи трафика реального времени (IP-телефония, video) благодаря развитому Quality of Service, приоритетной маршрутизации по широкому спектру параметров;
• маршрутизаторов/коммутаторов для HUB LMDS.

Семейство Zelax ММ-106 включает в себя две модели.

Базовая модель содержит один высокоскоростной порт Ethernet 10/100Base-T и четыре полнодуплексных универсальных последовательных порта УПИ-2, работающих на скорости до 10 Мбит/с каждый. В данной модели не предусмотрена возможность установки сменных модулей.

Модель ММ-106/ЦКП предназначена для использования в составе спутниковых и LMDS станций HUB и содержит один высокоскоростной порт Ethernet 10/100Base-T, три полнодуплексных универсальных последовательных порта УПИ-2 (до 8 Мбит/с каждый) и два порта RS-232/485 для управления внешним оборудованием. В данную модель могут устанавливаться до 6 сменных модулей, реализующих в сумме до 48 приемных каналов RS-530 со следующими скоростями передачи данных:

• на 1 канал приёма — 24 Мбит/с;
• на 1 модуль приёма (8 портов) — 40 Мбит/с;
• по всем 6 модулям приёма (48 портов) — 40 Мбит/с.

Процессор:

• Motorola MPC866T, 125 МHz.

Память:

• Flash: 2-4 MBytes;
• SDRAM: 8-32 MBytes.

Интерфейсы (базовая модель):

• 4 WAN порта УПИ-2 (до 10 Мбит/с);
• 1 порт RJ-45 Ethernet 10/100Base-T (IEEE 802.3/802.3u);
• консольный порт (RS-232, асинхронный DTE).

Интерфейсы (модель ММ-106/ЦКП):

• 3 WAN порта УПИ-2 (до 8 Мбит/с);
• 1 порт RJ-45 Ethernet 10/100Base-T (IEEE 802.3/802.3u);
• 2 порта RS-232/485;
• 6 слотов под модуль 8 х RS-530;
• консольный порт (RJ-45 с RS-232 интерфейсом, асинхронный DTE).

Протоколы канального уровня:

• WAN:
  • Frame Relay
    • Frame Relay PVC;
    • управляющие протоколы: Annex A, Annex D, Cisco LMI;
    • механизмы QoS: CIR, BC, BE;
    • логические типы интерфейсов: DTE, DCE, NNI;
    • коммутация пакетов (switching) Frame Relay;
    • мультипротокольная инкапсуляция IP по RFC-1490;
    • фрагментация пакетов Frame Relay, FRF 12.
  • PPP:
    • Multilink PPP;
    • PAP;
    • CHAP;
    • EAP;
    • MS-CHAP;
    • RADIUS;
    • TACACS+.
  • HDLC.
• LAN:
  • 10/100M Fast Ethernet (IEEE 802.3/802.3u);
  • VLAN (IEEE 802.1Q, ISL);
  • работа в режиме прозрачного моста (cовместим с М-2В1).

Сетевые службы и протоколы:

• ARP
• ARP Proxy;
• DHCP client;
• DNS;
• IP Aliases;
• IP Filtering;
• IP Switching;
• IP, TCP, UDP, ICMP, IGMP;
• NAT;
• NTP.

Протоколы маршрутизации:

• Static routing;
• Policy-based routing;
• RIP v1, v2.

Аутентификация/авторизация/аудит:

• Локальная база данных;
• Radius;
• TACACS+.

Межсетевой экран:

• ACL;
• NAT.

Quality of Service (QoS):

• FIFO;
• RED;
• RIO;
• WFQ;
• PRIQ;
• CBQ;
• HFSC.

Управление:

• SNMP v1, v2, v3;
• CLI (Командная строка):
• Telnet;
• Console.
• FTP и TFTP client:
• модернизация ПО;
• загрузка и сохранение файлов конфигурации (скриптов).

Питание:

• от сети переменного напряжения 187...242 В, 50 Гц.

Конструктивное исполнение:

• металлический корпус высотой 1U для настольного использования;
• металлический корпус высотой 1U для монтажа в стойку 19".
