MM-116

Мультиплексоры TDMoP предназначены для построения гигабитных оптических сетей передачи трафика IP/Ethernet и потоков E1.

Основные особенности:

• построение оптических сетей с интегрированной передачей трафика TDM и Gigabit Ethernet;
• использование Gigabit Ethernet в качестве транспортной технологии;
• поддержка протокола RSTP;
• разграничение сети оператора и клиента;
• сквозное управление сетью;
• гибкая удаленная настройка предоставляемых услуг;
• оптические SFP-модули;
• гарантия 5 лет.

Схемы применения:

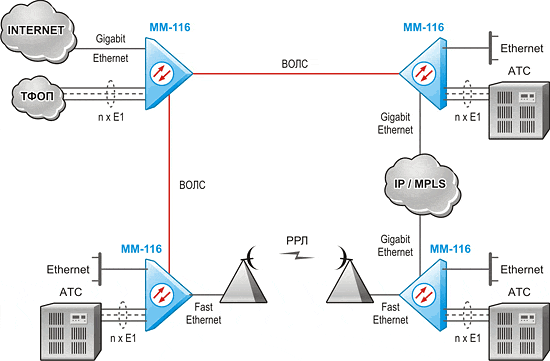

Сеть с кольцевой топологией на основе разнородной инфраструктуры

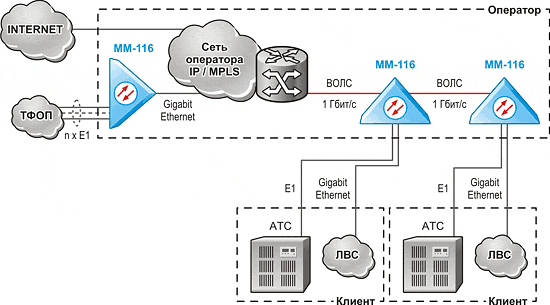

Высокоскоростное подключение клиентов к сети оператора по волоконно-оптическим линиям связи с разграничением сети оператора и клиента

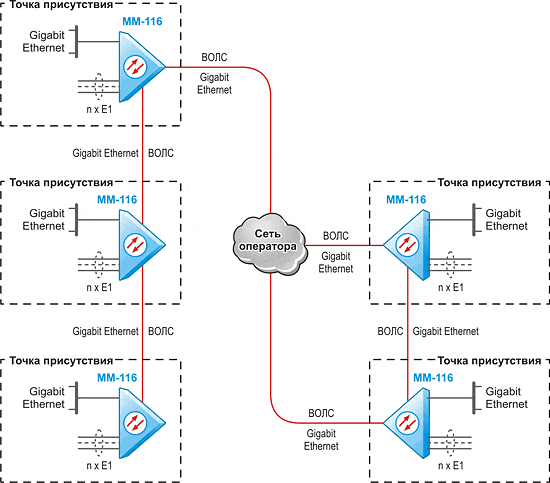

Подключения удаленных точек присутствия по волоконно-оптическим линиям связи к сети оператора

Современные сети предоставляют широкий спектр услуг, требующих большой пропускной способности, поэтому операторы связи всё чаще используют технологию Gigabit Ethernet в качестве технологии доступа и транспорта. Тем менее, потребность клиентов в каналах Е1 по-прежнему велика. Концепция мультиплексоров TDMoP по построению оптических сетей даёт возможность интегрировать передачу трафика IP и TDM с минимальными затратами. Использование технологии TDMoP для передачи потоков Е1 позволяет сочетать волоконно-оптические линии связи с беспроводными каналами и виртуальными каналами в сетях IP/MPLS.

Решения на базе оптических мультиплексоров TDMoP обеспечивают увеличение рентабельности оптической сети за счет:

• поддержки TDM и IP-технологий передачи информации;
• масштабируемого и эффективного транспорта Gigabit Ethernet;
• обеспечения необходимой пропускной способности для предоставляемых сервисов;
• поддержки различных услуг;
• поддержки различных топологий с произвольным резервированием (благодаря протоколу RSTP);
• централизованного управления и мониторинга с возможностью сквозной конфигурации мультиплексоров, что позволяет сократить время активации новых услуг в сети.

Использование ММ-116 на уровне доступа позволяет оператору разделять трафик различных пользователей и предоставлять им услуги IP и TDM. Оператор может удаленно организовать предоставление различных услуг, управлять пропускной способностью и создавать различные схемы приоритезации трафика. Таким образом, обеспечивается сквозное управление качеством услуг. Механизм вложенных VLAN (Q-in-Q) даёт возможность оператору передавать через свою сеть тэгированный пользовательский трафик, предоставляя, тем самым, услугу «прозрачного» объединения локальных сетей.

Использование ММ-116 для агрегирования трафика позволяет оператору подключать свои точки присутствия по разнородной инфраструктуре в различной топологии с резервными каналами связи. Поддержка технологии TDMoP позволяет оператору передавать потоки Е1 непосредственно через свою транспортную сеть IP/MPLS.

Тип оптического волокна и дальность работы определяются установкой необходимого SFP-модуля.

С целью увеличения количества передаваемых каналов Е1 мультиплексоры TDMoP могут быть объединены в стек.

Основные характеристики устройства:

Оптические порты:

• 2 слота для установки SFP-модулей.

Порты Ethernet:

• количество портов: 4 (встроенный коммутатор);
• интерфейс: 10/100/1000Base-TX;
• port-based VLAN (802.1Q);
• качество обслуживания (QoS/CoS): в соответствии с 802.1p или DiffServ;
• протокол RSTP.

Порты G.703/Е1:

• количество портов: 2, 4, 8 и 16 (зависит от модели);
• цикловая структура: произвольная;
• линейное кодирование: HDB3;
• чувствительность приемника: –12 дБ;
• синхронизация: адаптивная или от принимаемого сигнала.

Управление и контроль работы:

• с внешнего терминала через консольный порт RS-232;
• удаленно по протоколу Telnet или через Web-браузер;
• централизованно по протоколу SNMP;
• возможность обновления встроенного ПО через консольный порт или при помощи протокола FTP;
• возможность включения локальных и удаленных шлейфов;
• журнал системных и аварийных сообщений;
• ограничение удаленного доступа: по паролю и списку IP-адресов;
• терминальный сервер.

Питание:

• универсальное: ~220 В, –18...–72 В;
• резервный блок питания (опционально).

Конструктивное исполнение:

• металлический корпус высотой 1U для монтажа в стойку 19”.
