УЗ-х-М

Устройства защиты УЗ-х-М предназначены для защиты телекоммуникационного и абонентского оборудования от повреждения высоковольтными импульсами напряжения, возникающими в физической линии связи под воздействием ударов молнии, и от протекания больших токов при возникновении аварийного электрического контакта проводов линии связи с проводами силовых линий электропередач.

Основные особенности:

• защита одной, двух или четырёх двухпроводных линий;
• быстрое время реакции на перенапряжение в линии;
• малая емкостная нагрузка на линию;
• малое ослабление полезного сигнала;
• самовосстанавливающиеся предохранители.;
• гарантия 1 год.

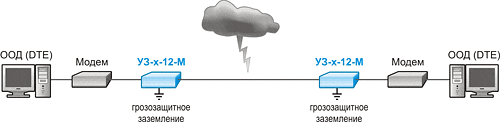

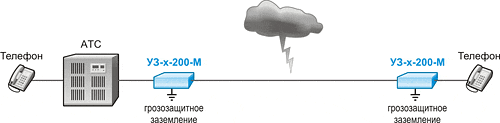

Схемы применения

Устройство защиты должно устанавливаться между линиями связи и защищаемым оборудованием и обязательно присоединяться к специально аттестованному грозозащитному заземлению.

Максимально допустимое значение импульса тока:

• 8х20 мкс — 10 кА;
• 10х700 мкс — 500 А;
• время реакции на перенапряжение: < 5 нс;
• ёмкостная нагрузка на одну линию: < 150 пФ;
• ослабление сигнала (до 10 МГц): < 0,4 дБ;
• сопротивление постоянному току: < 5 Ом;
• напряжение между проводами одной пары: 14, 200 В;
• допустимое значение рабочего тока в линии: < 180 мА;
• тип соединителя с линией: винтовой клеммный блок для провода 0,2...2,5 мм2.

Условия эксплуатации:

• диапазон рабочих температур: +5...+85 °С;
• относительная влажность воздуха: до 95%, при t°=30 °С.

Габаритные размеры:

• 102x67x20 мм (УЗ-1-М);
• 102x88x20 мм (УЗ-2-М);
• 102x133x20 мм (УЗ-4-М).

Масса:

• < 80 г (УЗ-1-М);
• < 115 г (УЗ-2-М);
• < 185 г (УЗ-4-М).
