ZES-2026C

Управляемый коммутатор Ethernet ZES-2026C — интеллектуальное устройство, выполняющее коммутацию данных на втором уровне модели OSI. Коммутатор имеет 24 порта Ethernet 10/100 Мбит/с, а также 2 гигабитных комбо-портов (10/100/1000Base-T | SFP) для подключения к волоконно-оптической сети. Коммутатор Ethernet обладает широкими функциональными возможностями, благодаря чему может быть использован для организации сетей с различными сервисами.

Область применения коммутатора достаточно широка. Среди основных задач, которые решает коммутатор Ethernet, — построение безопасной эффективной корпоративной сети, организация ЛВС промышленных предприятий, подключение пользователей к сетям операторов.

Коммутаторы ZES-2026C позволяют минимизировать эксплуатационные расходы благодаря своей высокой надежности (в частности, отсутствию вентиляторов), оптимального набора функций безопасности, среди которых списки доступа, контроль доступа на основе портов, МАС-адресов, DHCP Relay Option 82.

Схемы применения

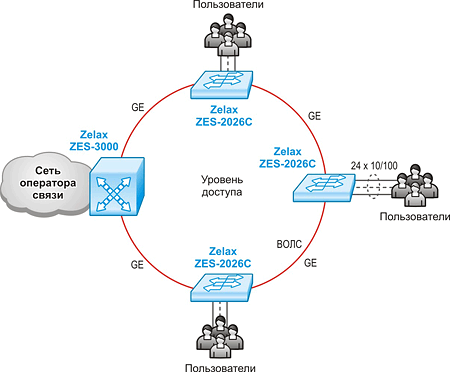

Подключение пользователей к сети оператора связи

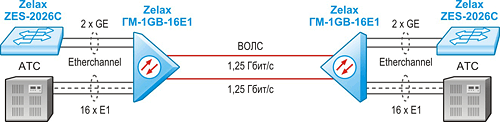

Совместное использование коммутаторов ZES-2026C и мультиплексоров ГМ-1GB

Основные преимущества:

• широкий набор сервисных функций;
• расширенный набор функций безопасности;
• возможность объединения в стек;
• аппаратная реализация списков доступа;
• поддержка протокола LLDP;
• поддержка Q-in-Q;
• гарантия 5 лет.

Коммутатор Ethernet ZES-2026C особенно эффективен при построении современных сетей доступа за счет следующих факторов:

• высокой производительности;
• поддержки качества обслуживания (QoS), необходимого для работы VoIP и IPTV;
• поддержки многоадресной рассылки, позволяющей реализовать сервисы IP-телефонии, IPTV, видеоконференцсвязи;
• обеспечения высокого уровня безопасности сети и пользователей;
• готовности к переходу на IP v.6.

Технические характеристики

Порты:

• 24 порта Ethernet 10/100 Мбит/с;
• 2 комбо-порта Ethernet 10/100/1000 Мбит/с;
• управляющий порт Console;
• возможность объединения коммутаторов в стек;
• максимальный размер кадра: 9000 байт.

Производительность:

• коммутационная фабрика — 8,8 Гбит/с;
• производительность (для кадров Ethernet длиной 64 Байта) — 6,6 Мп/с;
• размер таблицы MAC-адресов 16 к.

Протоколы 2-го уровня:

• 802.1d (STP), 802.1w (RSTP), 802.1s (MSTP);
• Root Guard;
• BPDU Filter, BPDU Guard;
• Loop Guard;
• IGMP Snooping v1, v2, v3;
• IGMP Snooping Fast Leave;
• Multicast VLAN Registration (MVR);
• DHCP relay опция 82;
• DHCP Snooping;
• 802.3ad (LACP) агрегация портов;
• UDLD;
• LLDP.

VLAN:

• 802.1Q, 802.1Q-in-Q;
• количество поддерживаемых VLAN — 4095;
• GVRP.

Качество обслуживания (QoS):

• классификация трафика на основе полей: VLAN ID, 802.1p, IP-адреса источника и назначения, номера порта, DiffServ (ToS, IP precedence);
• ограничения полосы пропускания с шагом 64 кбит/с;
• количество очередей на каждом порту — 4;
• типы очередей: WRR, Strict Priority.

Безопасность:

• простые и расширенные списки доступа: MAC ACL, IP ACL, IP-MAC ACL;
• фильтрация данных на основе: MAC/IP-адреса источника и назначения, номера порта UDP/TCP, типа протокола, полей ToS и IP precedence;
• port security, максимально 128 записей MAC-адресов на порт;
• IP-MAC-port binding;
• 802.1x;
• управление доступом 802.1х на основе портов и MAC-адресов;
• 802.1х Guest VLAN;
• RADIUS, локальная база пользователей;
• private VLAN;
• контроль broadcast, multicast и unicast шторма на каждом порту;
• защита от ARP-атак.

Управление и мониторинг:

• командная строка (CLI), два уровня доступа: мониторинг, управление;
• Telnet, SSH, Console;
• Web-интерфейс (SSL);
• BootP/DHCP-клиент;
• SNMP v1, v2c, v3;
• SNMP Trap;
• RMON v1, v2, v3, v9;
• Syslog;
• TFTP/FTP-клиент;
• TFTP/FTP-сервер;
• DHCP-сервер;
• Telnet-сервер;
• SNTP;
• зеркалирование портов (SPAN);
• TDR.

Диагностика:

• ping, traceroute, debug;
• светодиодная индикация.

Питание:

• ~220 В;
• потребляемая мощность не более 30 Вт.

Конструктивное исполнение:

• металлический корпус 19", 1U;
• без вентиляторов.
