Cisco: обзор коммутаторов новой серии Catalyst 2960

Новые коммутаторы Cisco Catalyst серии 2960 - это интеллектуальные коммутаторы Ethernet с фиксированной конфигурацией, портами Fast Ethernet и Gigabit Ethernet. Они предназначены для небольших предприятий и филиалов, обеспечивают передачу данных со скоростью 100 Мбит/сек и 1 Гбит/сек, имеют расширенные LAN сервисы.

Новое семейство коммутаторов позволяет обеспечить высокую безопасность данных за счет встроенного NAC, поддержки QoS и высокого уровня устойчивости системы. Модели Catalyst 2960 позиционируются на замену серии 2950, модели Catalyst 2960G - на замену серии 2970.

Новинки предлагают следующий спектр возможностей:

Интеллектуальные сервисы корпоративного класса

• Отказоустойчивость: 802.1s/w и расширения STP (Rapid Spanning Tree Protocol, 802.1x с назначением VLAN-а на пользователя), IGMP snooping, Flex Link.
• Высокий уровень безопасности:
  • Интегрированная безопасность, включая поддержку NAC (network admission control)
  • Усовершенствованные списки контроля доступа (ACL); port security, 802.1x (IBNS), SSH, SNMPv3, ACLs, RADIUS/TACACS+, DHCP snooping.
  • Для обеспечения безопасности сети коммутаторы используют широкий спектр методов аутентификации пользователя, и организации разграничения доступа к ресурсам на основании идентификатора пользователя, порта и MAC адресов.
  • Уведомление о новых MAC-адресах в сети .
• Управление качеством обслуживания: L2-L4 классификация, Shaped Round Robin, Strict Priority Queuing, Auto-QoS:
  • Улучшенная поддержка качества сервиса (QoS).
  • Организация контроля сети и оптимизация ширины канала с использованием QoS, дифференцированного ограничения скорости и ACL.

Порты

• Встроенные гигабитные порты двойного назначения, функционирующие как для меди, так и оптоволокна. Каждый такой порт имеет встроенный медный порт 10/100/1000 Ethernet и порт SFP Gigabit Ethernet порт. При этом одновременно активным может быть только один из портов.

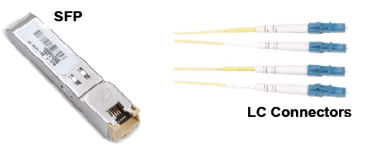

  В моделях с портами под SFP поддерживаются следующие типы интерфейсов: 1000BASE-SX, 1000BASE-BX, 1000BASE-LX/LH, 1000BASE-ZX, CWDM-SFP, 100BASE-FX, 100BASE-LX10 и 100BASE-BX SFP.


• Настраиваемое MTU до 9000 байт, с максимальным размером фрейма 9018 байт (Jumbo frames) для бриджинга на портах Gigabit Ethernet, и до 1998 байт для бриджинга MPLS-фреймов на портах 10/100 и 10/100/1000.

Легкость внедрения и управления

• Коммутаторы просты в управлении и конфигурировании.
• Доступна функция авто конфигурации посредством Smart портов для некоторых специализированных приложений. До 64 агрегированных или индивидуальных политик на порт.
• Web-инструмент Express Setup упрощает первичную настройку.
• Мастера настройки Cisco Network Assistant упрощают настройку сетевых сервисов.
• Динамическое назначение VLAN-ов через внедрение VLAN Membership Policy Server (VMPS).
• Поддержка Cisco Redundant Power System 675.


Модели серии Catalyst 2600 и рекомендованные замены

Серия представлена шестью моделями:

Все модели поставляются с одним типом программного обеспечения (LAN Base Image). Маршрутизации нет и PoE не поддерживается, но QoS и безопасность существенно богаче, чем у 2950.

Видно, что от коммутаторов Catalyst 2950 новая серия отличается существенно более мощной switch fabric, и поддержкой больших MTU, позволяющих использовать новые коммутаторы в сетях с MPLS (напомним, что серия 2950 поддерживает фреймы до 1530 байт).

Компания Cisco рекомендует следующие замены:

Catalyst 2970 на Catalyst 2960:

• WS-C2970G-24T соответствует WS-C2960G-24TC-L
• WS-C2970G-24TS соответствет WS-C2960G-24TC-L

Catalyst 2950 на Catalyst 2960:

• WS-C2950G-12EI соответствует WS-C2960-24TC-L
• WS-C2950G-24-EI соответствует WS-C2960-24TC-L
• WS-C2950G-48-EI соответствует WS-C2960-48TC-L
• WS-C2950T-24 соответствует WS-C2960-24TT-L
• WS-C2950T-48-SI соответствует WS-C2960-48TT-L
