"Сигранд": решение для построения систем IP-видеонаблюдения

Компания "Сигранд" приступила к серийному выпуску DSLAM SG-17S ёмкостью 16 портов SHDSL, который будет служить центральным узлом для SHDSL-модемов SG-17B. Линейная скорость модульных SHDSL интерфейсов SG-17S составляет до 15.2 Мбит/c по одной паре.

Новый продукт может сочетать в себе различные комбинации интерфейсов (SHDSL и Ethernet) и выступать в качестве коммутатора с функцией PoE и PoDSL. Такое решение позволяет позиционировать SG-17S в качестве единого коммутирующего центра для подключения локальных и удаленных IP-камер систем видеонаблюдения.

SG-17S предоставляет пользователю возможность использовать устройство как коммутатор 2-го уровня. SG-17S имеет модульную конструкцию шасси 19" высотой 1U с возможностью выбора типа питания: 220VAС или 36-72VDC.

SG-17S имеет следующие интерфейсные модули (MS-17):

• MS-17H4 - четыре интерфейса SHDSL - до 15296 кбит/c по одной паре;
• MS-17H4P2 - четыре интерфейса SHDSL - до 15296 кбит/c по одной паре с подачей дистанционного питания PoDSL (до 17 Вт на два интерфейса или до 8,5Вт на четыре интерфейса);
• MS-17E8 - восемь интерфейсов Ethernet 10/100;
• MS-17E8P - восемь интерфейсов Ethernet 10/100 с подачей дистанционного питания PoE+ (до 30 Вт class 4 на четыре интерфейса или до 15.4 Вт class 3 на восемь интерфейсов) .

Количество устанавливаемых модулей в одно шасси SG-17S - до четырех в различных сочетаниях. В качестве Uplink используются 2 Gigabit Ethernet интерфейса с медными и оптоволоконными окончаниями.

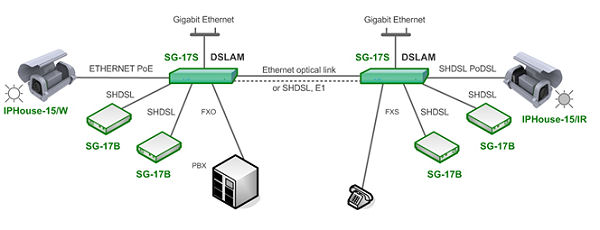

В шасси дополнительно можно использовать модули MR-17 - для VoIP телефонии (FXO, FXS, ТЧ), E1, RS-232. В данном варианте можно использовать настройки аппаратного коммутатора для модулей MS-17* и маршрутизатора MR-17R* независимо, либо "включить" модули MR-17R в общий свитч. Это позволяет в распределенных сетях для подключения к вышестоящей сети использовать различные интерфейсы: Gigabit Ethernet, E1 или SHDSL.

Кроме стандартных функций коммутации L2, SG-17S поддерживает зеркалирование и агрегирование портов для повышения производительности и отказоустойчивости сети. Поддерживается технология tag-based (802.1Q) VLAN для сегментации трафика по группам, повышения безопасности и производительности сети. Реализована поддержка классов сервисов (CoS) - настройка полосы пропускания, очереди приоритетов - позволяющих использовать в сети чувствительные к задержкам приложения, такие, как потоковое аудио, видео и VoIP. Реализована функция контроля трафика на основе портов TCP.

Отдельного внимания заслуживает функция PoE и PoDSL на интерфейсных модулях SG-17S. Питание, подаваемое через модули MS-17H4P2, можно использовать для подключения модемов SG-17B-P-M в местах, где есть сложности с организацией локального питания, а также для подключения регенераторов на длинных участках.

Модемы SG-17B-P/T-M могут не только принимать питание с линии, но и преобразовывать его по технологии PoE для подключения клиентских устройств с мощностью до 10 Вт.

Питание, подаваемое через модули MS-17E8P, можно использовать для подключения IP-камер или IP-телефонов. Модуль поддерживает стандарт IEEE 802.3at (PoE+), что позволяет подключать устройства с большим потреблением (до 30 Вт) - например, поворотные IP-камеры, осветительные системы, кожухи c подогревом.

Специально для IP-виденаблюдения "Сигранд" предлагает полный комплект оборудования для подключения уличных IP-камер, расположенных как в пределах действия сегмента Ethernet, так и удаленных на расстояние до нескольких километров с использованием одной витой пары.

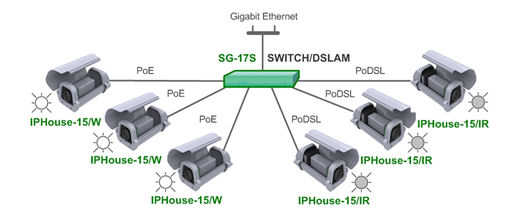

Комплект, состоящий из коммутатора/DSLAM SG-17S и термокожуха PoE собственной разработки, обеспечивает подключение с дистанционным питанием IP-камер с потреблением PoE class2, а также светодиодной подсветки с белыми или IR-светодиодами (до 10 Вт). С учетом большой мощности подсветки и специальной конструкции теплоотвода дополнительный обогрев термокожуха не требуется.

При подключении термокожуха через SHDSL в его состав добавляется малогабаритный модем SG-17B-P/T-M, принимающий дистанционное питание с линии и обеспечивающей питание IP-камеры и подсветки по технологии PoE. Таким образом, для организации системы видеонаблюдения не требуется дополнительная прокладка проводов с силовым питанием.

В стандартной комплектации SG-17S позволяет подключить до 32-х IP-видеокамер с Ethernet-интерфейсами (без PoE), до 16-ти с PoE class2 (7.5 Вт), до 8-и с подогревом термокожуха и подсветкой (PoE - 15,4Вт), до 4-х с усиленным энергопотреблением (PoE+ - 30Вт). Либо до 16-ти IP-камер с SHDSL-интерфейсами (без PoDSL) или до 8-и с подогревом термокожуха и подсветкой (PoDSL - 17Вт).

Возможно исполнение SG-17S с усиленным или внешним источником питания, обеспечивающим подключение большего количества устройств с удаленным питанием.
