QTECH: перевод существующих оптических систем SDH на одноволоконный режим работы

При дефиците оптических волокон перед операторами связи возникает задача их экономии. Для уплотнения можно использовать технологию CWDM или ее более широкую версию DWDM. Но использование технологии CWDM экономически оправдано лишь при уплотнении более четырех источников передачи данных.

Компания QTECH предлагает решение, позволяющее построить сеть SDH и сеть Gigabit Ethernet всего по двум оптическим волокнам. Это перевод существующего оборудования с двухволоконного режима работы на одноволоконный (возможен перевод оборудования, соответствующего стандартам STM-1/4/16, Fast Ethernet и Gigabit Ethernet).

Конвертирование сигнала обеспечивается с помощью универсального модуля оптического конвертирования QTECH QFC-M. Модуль представляет собой конвертер с двумя слотами для установки SFP, который может принимать любой оптический, электрический сигнал и передавать его по одному волокну с поддержкой функций 3R (Retime, Reshape, Retransmit).

Устройство является протоколонезависимым и может использоваться в сетях SDH, GigabitEthernet и других.

Рис. 1. Схема узла связи на SDH до модификации

На рисунке 1 изображен узел связи до модификации. На рисунке 2 - после перевода двухволоконного оборудования на одноволоконный режим работы.

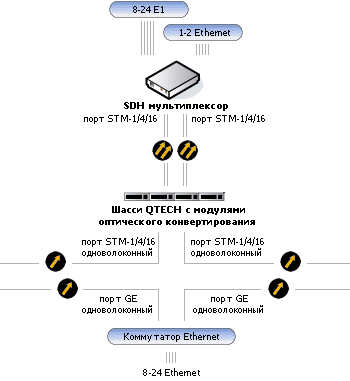

Рис. 2. Схема узла связи на SDH после модификации с использованием оборудования оптического уплотнения QTECH

Достоинства предлагаемого решения:

• экономическая эффективность;
• отсутствие необходимости в смене имеющегося оборудования у оператора;
• расстояние между шасси с модулями оптического конвертирования - до 100 км;
• возможность гибкой модификации дальности оптического сигнала (смена SFP модулей);
• мониторинг и управление модулями конвертирования на всем протяжении сети.
