НАТЕКС: успешные испытания оборудования Multilink-E-Band
13.10.13
Группа компаний НАТЕКС объявила об успешном проведении испытаний оборудования широкополосного радиодоступа Nateks Multilink-E-band на сетях связи ОАО "Ростелеком" и достижении уникальной длины радиотракта - 9.4 км для систем, работающих в диапазоне 71..76 ГГц и 81..86 ГГц в климатических условиях центра и юга России.
Испытания проводились для проверки энергетических и функциональных показателей оборудования Multilink-E-band на реальной радиотрассе значительной протяженности в различных радиоусловиях, а также - для оценки соответствия с требованиями к РРС, предъявляемыми ОАО "Ростелеком" к оборудованию в своих сетях связи.
Основные показатели оборудования Multilink-E-Band:
- Интерфейс - Gigabit Ethernet SFP.
- Скорость передачи данных в радиоканале - не менее 1 Гбит/с.
- Задержка пакетов - не более 50 мс.
- Вариация задержки - не более 10 мс.
Объектом испытаний стала однопролетная радиорелейная линия (далее - РРЛ), построенная на базе оборудования Multilink-E-band. Испытания проводились для антенны диаметром 60 см.
Места установки испытуемой РРЛ и высота подвеса антенн назначались представителями ОАО "Ростелеком" с учетом выполнения следующих условий:
- на радиотрассе должна была обеспечиваться прямая видимость;
- протяженность радиотрассы должна была быть близкой к максимальной, заявленной производителем для климатического района "К", но не менее 4.5 км для антенны диаметром 60 см.

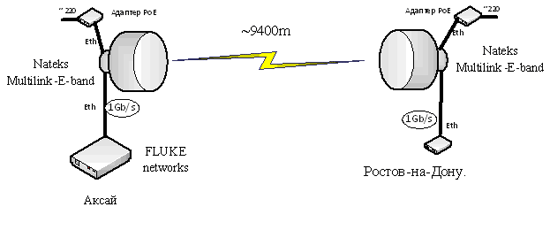

Функциональная схема испытательного участка
Точное позиционирование антенн радиорелейных систем в процессе пусконаладочных работ осуществлялось по уровню сигнала на выходе RSL, измеряемому с помощью цифрового мультиметра. Величины параметров по результатам измерений приведены в таблице.
| Протяженность интервала / диаметр антенн | Мощность передатчика, дБм | Полученное значение RSL |
|---|---|---|
| 9,4 км / 60 см | +15 дБм | -30 дБм |
Испытания предполагали проведение следующих тестов для Ethernet-пакетов размером 64, 128, 256, 512, 1024 и 1518 байт:
- пропускная способность;
- вносимая задержка;
- колебания задержки;
- коэффициент ошибок.
Результаты испытаний при ясной погоде и умеренном ветре приведены в таблице.
| Параметр | Значение |
|---|---|
| Пропускная способность максимальная | 999 999 840 бит/с (999 Мбит/с) |
| Пропускная способность минимальная | 999 995 296 бит/с (999 Мбит/с) |
| Вносимая задержка максимальная | 0,0430 мс (43,0 мкс) |
| Вносимая задержка минимальная | 0,0375 мс (37,5 мкс) |
| Колебания задержки максимальные | 1,3 нс |
| Колебания задержки минимальные | 0,7 нс |
| Коэффициент ошибок максимальный | <5,833 x 10-10 |
| Коэффициент ошибок минимальный | <5,039 x 10-10 |
Испытания в условиях переменной погоды с осадками в виде дождя и умеренным ветром
Испытания предполагали проведение непрерывного теста в течение 65 часов для Ethernet-кадров уровня L1 размером 1518 байт. Оценивались следующие параметры:
- пропускная способность (throughput);
- вносимая круговая задержка (current RTD);
- количество потерянных кадров (frame loss).
Результаты испытаний приведены в таблице.
| Параметр | Значение |
|---|---|
| Погодные условия | Осадки (дождь), ветер умеренный. |
| Пропускная способность (Throughput) | 999,958 Мбит/с |
| Вносимая круговая задержка RTD(макс) | 89,02 мкс |
| Вносимая круговая задержка RTD (мин), мкс | 88,77 мкс |
| Количество потерянных кадров (Frame loss ratio), % | 1,56 |
Результат испытаний показал, что оборудование Nateks Multilink-E-band производства ГК НАТЕКС успешно справилось с поставленной задачей, соответствует заявленным показателям и качеству, а также удовлетворяет требованиям, предъявляемым ОАО "Ростелеком" к данному классу оборудования.
