Использование оборудования WDM для повышения пропускной способности транспортной сети оператора CityHomeNet

В конце 2010 года компания "РОТЕК-Новосибирск" выполнила поставку WDM-оборудования Opticin для телекоммуникационного оператора CityHomeNet.

Оператору требовалось организовать каналы Gigabit Ethernet (GE) между двумя центральными и четырьмя промежуточными узлами для увеличения пропускной способности транспортной сети.

Чтобы обеспечить необходимую пропускную способность и резервирование трафика - например, при обрыве оптического волокна - было решено организовать на каждом промежуточном узле по два основных канала GE с центрального узла №1 и по два резервных канала GE с центрального узла №2.

Для этой цели было предложено использовать CWDM оборудование OptiCin, работающее по одному оптическому волокну. В центральных узлах были установлены 8-канальные мультиплексоры/демультиплексоры CWDM-BiDi-08-16wave. В промежуточных узлах - по два Add/Drop мультиплексора/демультиплексора CWDM-OADM-BiDi. Оптические мультиплексоры/демультиплексоры были укомплектованы CWDM SFP-модулями с бюджетом от 24 до 41 дБ, предназначенными для установки в существующие маршрутизаторы и коммутаторы. Схема организации связи приведена на рис. 1.

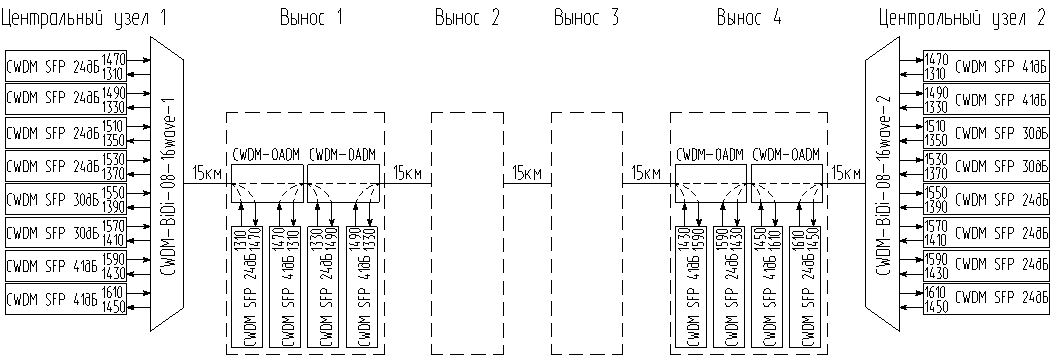

Рис. 1. Схема организации связи (щелкните, чтобы увеличить)

Реализация данного проекта позволила оператору в 2 раза увеличить пропускную способность и повысить надёжность транспортной сети за счёт полного резервирования оборудования.

CWDM-BiDi-08-16wave-1 / CWDM-BiDi-08-16wave-2

Мультиплексор/демультиплексор предназначен для создания 8 каналов двухсторонней связи по одноволоконному оптическому кабелю. Используется для совместной работы с источниками CWDM сигналов с длинами волн 1310 - 1610нм, образуя 8 каналов на 16-и длинах волн. Мультиплексор/демультиплексор представляет из себя пассивное устройство, работающее попарно - Type I совместно с Type II.

CWDM-OADM-BIDI

Пассивный оптический модуль позволяет оперировать каналом на длинах волн 1310 - 1610нм, образующих двунаправленный канал в одноволоконной CWDM системе.

Евгений Малышев,
менеджер проекта
ICQ: 33-111-555
