В первом квартале 2005 года компания "РОТЕК-Новосибирск" реализовала проект по созданию диспетчерско-технологической сети связи для ОАО "Западно-Сибирский металлургический комбинат" (ЗСМК).

В рамках сооружения опорной подстанции ПС220/35кВ "ОП-25" требовалось организовать:

• диспетчерско-технологическую связь с диспетчерским пунктом ОАО ЗСМК;
• каналы учёта электроэнергии (АСКУЭ) ПС220/35кВ "ОП-25" для передачи информации на диспетчерский пункт ОАО ЗСМК;
• диспетчерско-технологическую связь, каналы учета электроэнергии (АСКУЭ) и телемеханики (ТМ) между диспетчерским пунктом (ДП) ЗСМК и диспетчерским пунктом южных электрических сетей и РДУ Кузбассэнерго.

Схема организации связи приведена на рис. 1.

Рис. 1. Схема организации связи.

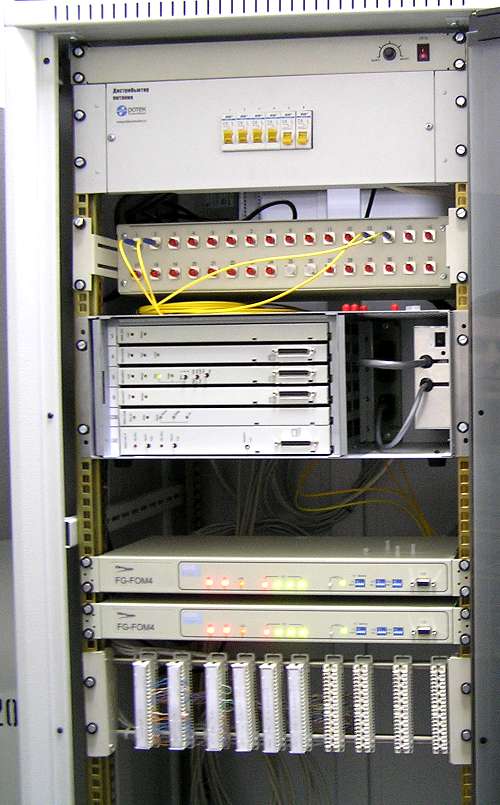

Рис. 2. Фотографии действующих узлов связи ПС 220кВ ОП-25 (слева) и ДП ЗСМК (справа).
Щелкните по фотографии, чтобы увидеть полноразмерную версию.

Организация транспортной сети по ВОЛС

Транспортная сеть по ВОЛС была организована на оптических PDH-мультиплексорах НАТЕКС FlexGain FOM4 и FlexGain FOM16. Эти мультиплексоры предназначены для одновременной дуплексной передачи четырех или шестнадцати синхронных цифровых потоков Е1 G.703 со скоростью 2048 кбит/с каждый по двум ненагруженным волокнам оптического кабеля.

В качестве оптического кроссового оборудования были использованы коробки соединительные 939 серии и волоконно-оптические соединительные шнуры производства ЗАО "ПТ Плюс".

На участке РДУ Кузбассэнерго - ПС 220кВ Еланская использована существующая транспортная сеть Кузбассэнерго.

Сеть доступа

В качестве сетевых узлов кросс-коммутации с предоставлением интегрированных услуг голос+данные были использованы мультиплексоры НАТЕКС ММХ12 и ММХ4. Установленные мультиплексоры работают в стандартном режиме - с поддержкой передачи данных по интерфейсу V.35, каналов телеметрии по интерфейсу RS-232 и диспетчерских двух- или четырехпроводных каналов связи.

Гарантированное электропитание

Для обеспечения гарантированного электропитания оборудования использованы ИБП INELT Monolith 2000RMLT и 3000RMLT с двойным преобразованием напряжения мощностью 2 и 3 кВА. К ним можно подключить аккумуляторные батареи емкостью до 220 А/ч с номинальным напряжением 72 и 120В соответственно. Они обеспечивают до 11 часов автономной работы при максимальной нагрузке. В реализованном проекте использовались аккумуляторные батареи с рекомбинацией газа серии PowerSafe VE емкостью 60 А/ч производства компвании Hawker.

Итоги

Созданная система диспетчерско-технологической связи позволила операторам ДПЭ ЗСМК получать информацию о состоянии всей сети в реальном масштабе времени, оперативно реагировать на текущие изменения, передавать данные ТМ и учета электроэнергии в РДУ "Кузбассэнерго" и энергосбыт.

Евгений Малышев,
менеджер проекта.
