В июле 2004 года компания "РОТЕК-Новосибирск" реализовала проект по организации корпоративной наложенной сети передачи данных для компании "Южкузбассуголь".

Заказчику требовалось объединить ЛВС центрального узла связи с периферийными узлами связи и клиентами. В качестве транспорта необходимо было использовать существующую сеть TDM на базе оборудования ИКМ-30. Главным требованием к проекту было сохранение работоспособности всей существующей каналообразующей аппаратуры ИКМ и линейных трактов по кабельным линиям связи. Схема организации связи приведена на рисунке 1.

Рис. 1. Схема организации связи

Основой проекта стали мультиплексоры-уплотнители "Кроникс" E1-XLC со сжатием потоков, предназначенные для сжатия голосовых данных в каналах E1/ИКМ30. Освободившаяся полоса при этом используется для передачи данных цифрового порта. По выбору пользователя E1-XLC можно оборудовать интерфейсами RS-530, RS-232, V.35 или X.21 со стандартными разъемами, либо универсальным интерфейсом, а также - встроенным модулем Ethernet.

В данном проекте использовались E1-XLC с интерфейсами Ethernet, выполняющие функцию удаленных мостов (Remote Bridge) для объединения локальных сетей на скорости 1 Мбит/с.

Перед закупкой оборудования заказчику необходимо было проверить совместимость E1-XLC с уже установленным оборудованием и оценить качество работы сжатых каналов. Для этого ему были переданы в опытную эксплуатацию два полукомплекта оборудования E1-XLC. В ходе тестирования были выявлены проблемы, вызванные эксплуатацией ИКМ "Кедр" с линейным кодом AMI. Для их устранения потребовалось обновить программное обеспечение Е1-XLC на версию, поддерживающую как код HDB3, так и код AMI.

После этого оборудование без сбоев заработало на всех участках. Сравнение параметров аналоговых каналов оборудования ИКМ-30 до и после установки мультиплексоров E1-XLC не выявило каких-либо различий в работе. По завершении тестовых испытаний руководство "Южкузбассуголь" приняло решение о приобретении E1-XLC для модернизации существующей сети.

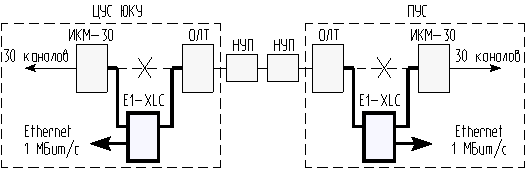

Схема включения оборудования E1-XLC на одном из участков приведена на рисунке 2.

Рис. 2. Схема включения оборудования E1-XLC на одном из участков сети

На узлах связи были применены платы, устанавливаемые в 19" каркасы высотой 3U. В один такой каркас можно установить до 10 плат E1-XLC. На стороне клиентов устанавливались E1-XLC в настольном исполнении.

Реализация проекта позволила компании "Южкузбассуголь" организовать корпоративную сеть передачи данных, наложенную на существующую TDM инфраструктуру, объединить ЛВС узлов связи и клиентов, обеспечить скоростной доступ в Интернет через центральный узел связи в г. Новокузнецке.

Евгений Малышев,
менеджер проекта
ICQ 164244560
