Телефонная связь, передача данных и организация туннеля через ATM на оборудовании Zelax Speedway

В мае и июне 2007 года наша компания реализовала проекты с использованием новых модульных маршрутизаторов Speedway производства "Зелакс" для компаний "ЗапСибАэронавигация" и "Мобиком-Новосибирск" ("Мегафон-Сибирь").

Заказчику первого проекта - компании "ЗапСибАэронавигация" - требовалось обеспечить телефонную связь и обмен данными с удалённым филиалом. Сложность задачи состояла в том, что часть транспортной сети заказчика была построена на базе технологии PDH, а часть - на технологии IP.

Наши специалисты предложили два варианта решения этой задачи:

  1. На оборудовании CISCO1841 с платами потока Е1 и голосовыми модулями FXO/FXS.
  2. На оборудовании "Зелакс" Speedway MM-205R-UNI с платами потока Е1 MIM-E1A и оборудовании НАТЕКС (шлюзы VoiceCom VC-110).

Заказчик выбрал второй вариант решения как более экономичный. Схема организации связи приведена на рисунке 1.

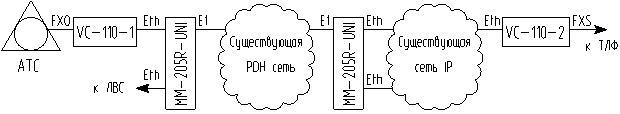

Рис. 1. Схема организации связи для компании "ЗапСибАэронавигация"

Установленное оборудование Speedway MM-205R-UNI обеспечивает приоритетную передачу голосового трафика. Тестирование линии при максимальной загрузке показало, что голос передается без задержек и пропаданий.

Заказчик второго проекта - компания "Мобиком-Новосибирск" - предъявил следующие требования:

  • организовать трансляцию из одной точки в другую двух каналов Ethernet с полосой пропускания 64 кбит/с и 256 кбит/с через сеть ATM;
  • в пограничных точках оборудование должно подключаться через интерфейс E1 с инкапсуляцией Frame Relay.

Схема организации связи приведена на рисунке 2.

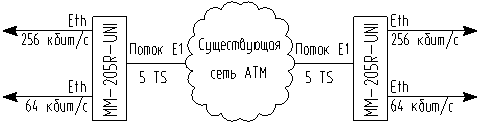

Рис. 2. Схема организации связи для компании "Мобиком-Новосибирск"

Для реализации проекта заказчику было предложено оборудование Speedway MM-205R-UNI с платой потока Е1. Два устройства MM-205R-UNI были настроены в режиме моста поверх протокола Frame Relay для организации туннеля через глобальную сеть ATM.

Проекты, реализованные на оборудовании Speedway, полностью удовлетворили требования заказчиков. Модульная архитектура и широкий выбор интерфейсных модулей обеспечивают гибкость и масштабируемость, что позволяет получить экономичное и эффективное решение широкого круга задач операторов связи и корпоративных клиентов.

Платформа Speedway сочетает в себе три основных телекоммуникационных устройства: мультиплексор, коммутатор Ethernet и маршрутизатор, что позволяет применять её как в традиционных сетях TDM, так и в сетях с коммутаций пакетов. Их основные особенности:

  • модульная конструкция;
  • широкий выбор интерфейсных модулей;
  • поддержка технологии преобразования сетевых адресов (NAT);
  • поддержка механизмов качества обслуживания (QoS);
  • сбор статистики по протоколу NetFlow;
  • поддержка VLAN;
  • работа со структурированными и неструктурированными потоками E1;
  • режимы работы портов Ethernet: access и trunk;
  • работа в режиме моста (bridging);
  • производительность в режиме моста 14000 пакетов/с;
  • управление по SNMP, Telnet или через управляющий порт Console;
  • привычный интерфейс командной строки (CLI);

Евгений Малышев, менеджер проекта
